Ondersteunt diverse interfaces voor uitgebreide perifere verbindingen
Biedt modulaire architectuur voor aanpasbare applicatieontwikkeling
Inclusief robuust stroombeheer met meerdere invoeropties
Maakt geavanceerde debugging en programmeermogelijkheden mogelijk

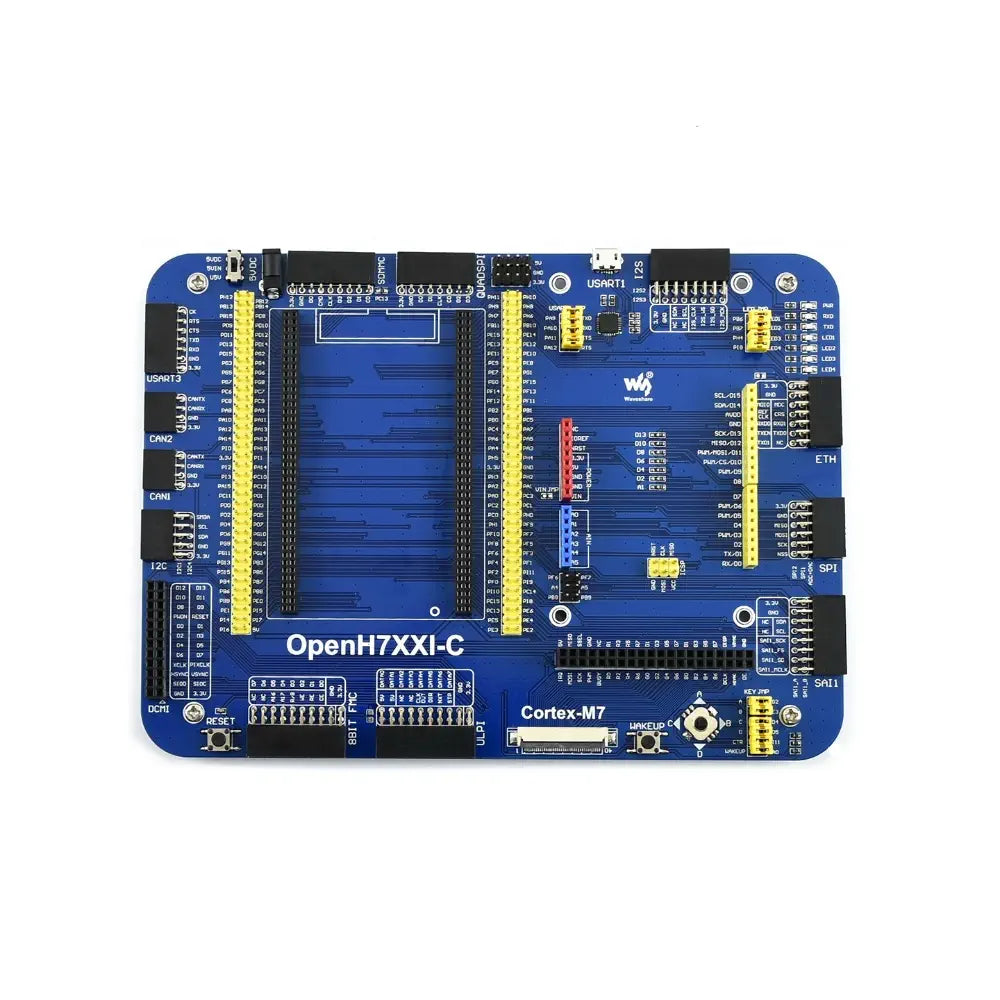

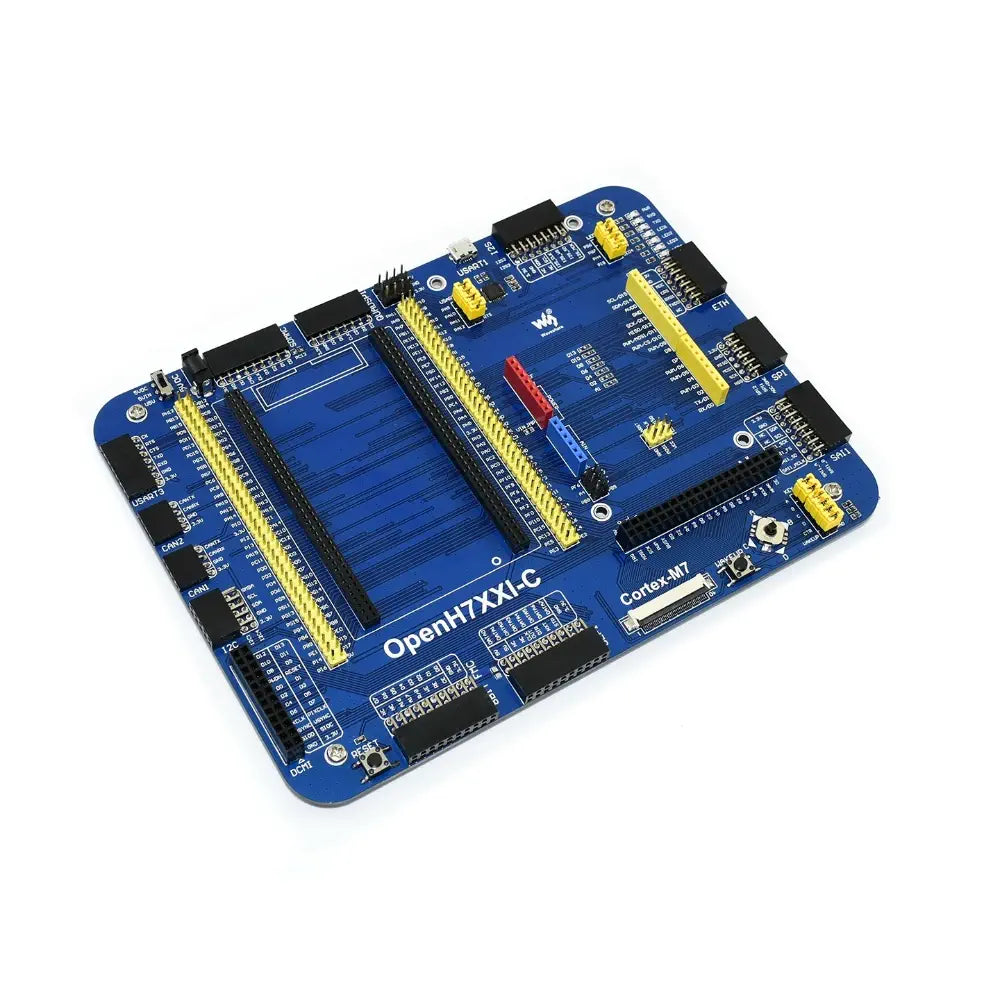

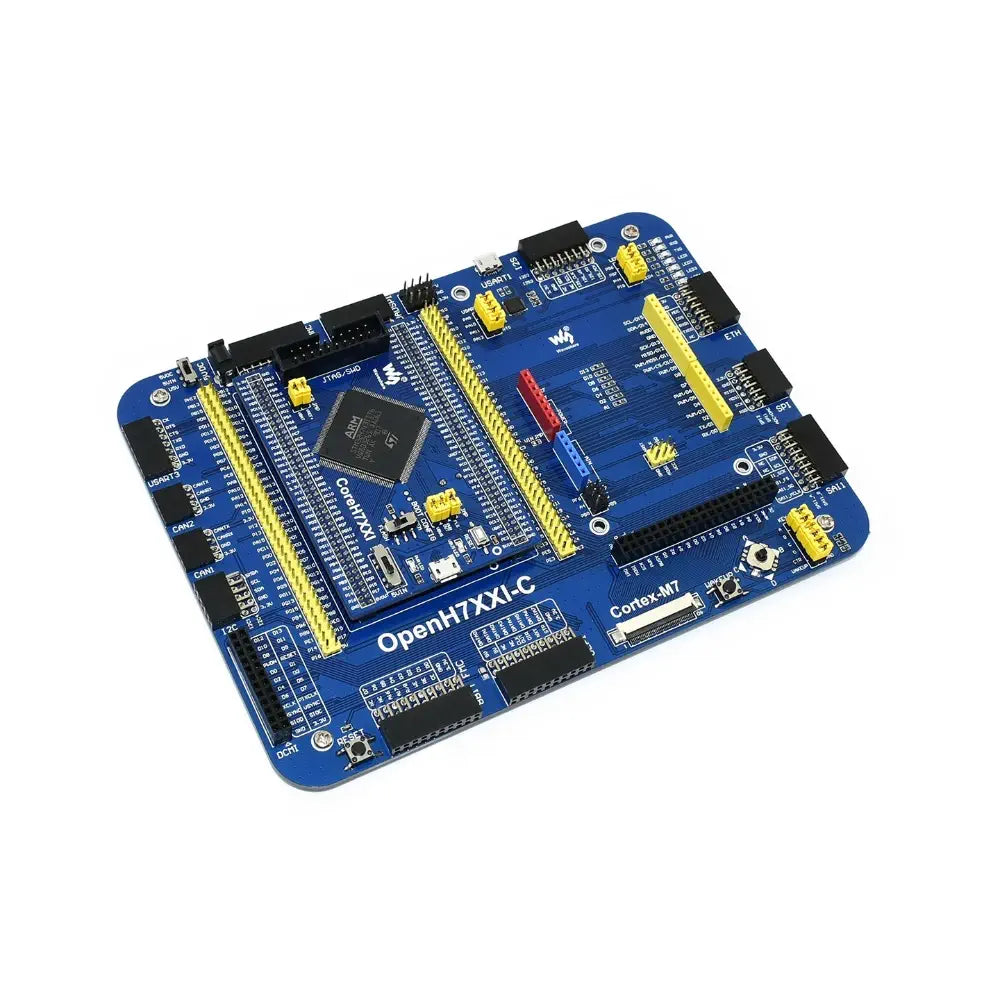

Het Waveshare OpenH743I-C STM32H7 Ontwikkelingsbord is een geavanceerd platform ontworpen voor de STM32H743IIT6 microcontroller, met een modulaire en open architectuur die applicatieontwikkeling met STM32-serie microcontrollers vergemakkelijkt. Het bord bestaat uit een moederbord en het CoreH743I MCU-kernbord, waardoor uitgebreide uitbreiding mogelijk is via verschillende optionele accessoireborden die zijn afgestemd op specifieke toepassingen.
Het ontwikkelingsbord is uitgerust met een veelheid aan interfaces, waaronder connectoren voor Arduino-schilden, camera's, hogesnelheids-USB-perifere apparaten en meerdere LCD-schermen. Het ondersteunt een breed scala aan communicatieprotocollen zoals SPI, I2C, USART en CAN, waardoor het zeer veelzijdig is voor het aansluiten van verschillende randapparatuur en modules. Het bord beschikt ook over een uitgebreide set stroombeheeropties, waaronder een 5V DC-aansluiting en USB-stroominvoer, naast indicatoren voor stroom- en USB-poortstatus.
Het hart van het bord is de krachtige STM32H743IIT6 microcontroller, die een Cortex-M7 32-bit RISC-kern met een dubbele precisie FPU en Chrom-ART grafische versneller heeft. Het werkt op een frequentie van 480MHz en bevat aanzienlijke geheugencapaciteit met 2MB Flash en 1MB RAM. Het bord ondersteunt geavanceerde debugging en programmering via JTAG/SWD-interfaces en biedt een verscheidenheid aan converters en timers om de functionaliteit te verbeteren.
MCU-kernbordconnector: vergemakkelijkt verbinding met de CoreH743I
Arduino-interface: verbindt met Arduino-schilden
DCMI-interface: verbindt met een camera
8-bit FMC-interface: verbindt met randapparatuur zoals NandFlash
ULPI-interface: verbindt met hogesnelheids-USB-randapparatuur
LCD-interface 1: verbindt met 10.1-inch, 7-inch en 4.3-inch LCD's
LCD-interface 2: verbindt met een 4.3-inch LCD
SAI1-interface: verbindt met audiomodules
ICSP-interface: Arduino ICSP
SPI-interfaces: verbindt met SPI-randapparatuur zoals DataFlash, SD-kaart en MP3-module
Ethernet-interface: verbindt met Ethernet-modules
I2S/I2C-interface: verbindt met I2S-randapparatuur zoals audiomodules
USART1-connector: USB naar USART via onboard converter CP2102
QUADSPI-interface: 4-draads SPI-interface voor het aansluiten van seriële Flash-modules
SDMMC-interface: verbindt met een Micro SD-module
USART3-interface: verbindt met RS232, RS485, USB naar 232, enz.
CAN2-interface: verbindt met CAN-modules
CAN1-interface: verbindt met CAN-modules
I2C1/I2C4-interface: verbindt met I2C-randapparatuur
MCU-pinsconnector: alle MCU Invoer/Uitvoer-poorten toegankelijk op uitbreidingsconnectoren
5V DC-aansluiting
5V/3.3V stroominvoer/uitvoer
Stroomvoorzieningsschakelaar: gevoed vanuit 5VDC of USB-verbinding van de USART1
CP2102: USB naar UART-converter
LED's: geven Invoer/Uitvoer-status en/of programmastatus aan
Joystick: vijf posities
WAKE UP-knop: gebruikt als een gewone knop of om de STM32 MCU uit slaapstand te halen
Resetknop
STM32H743IIT6: krachtige STM32 MCU
Kern: Cortex-M7 32-bit RISC met dubbele precisie FPU en Chrom-ART grafische versneller
Bedrijfsfrequentie: 480MHz
Bedrijfsspanning: 1.62V-3.6V
Verpakking: LQFP176
Geheugens: 2MB Flash, 1MB RAM
MCU-communicatie-interfaces: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S, 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI, 1 x FMC, 2 x SDMMC, 10 x TIM, 5 x LPTIM, 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI, 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick, 1 x USB 2.0 OTG FS, 1 x USB 2.0 OTG HS, 1 x 10/100 Ethernet MAC
AD & DA-converters: 3 x AD (16-bit); 2 x DA (12-bit)
