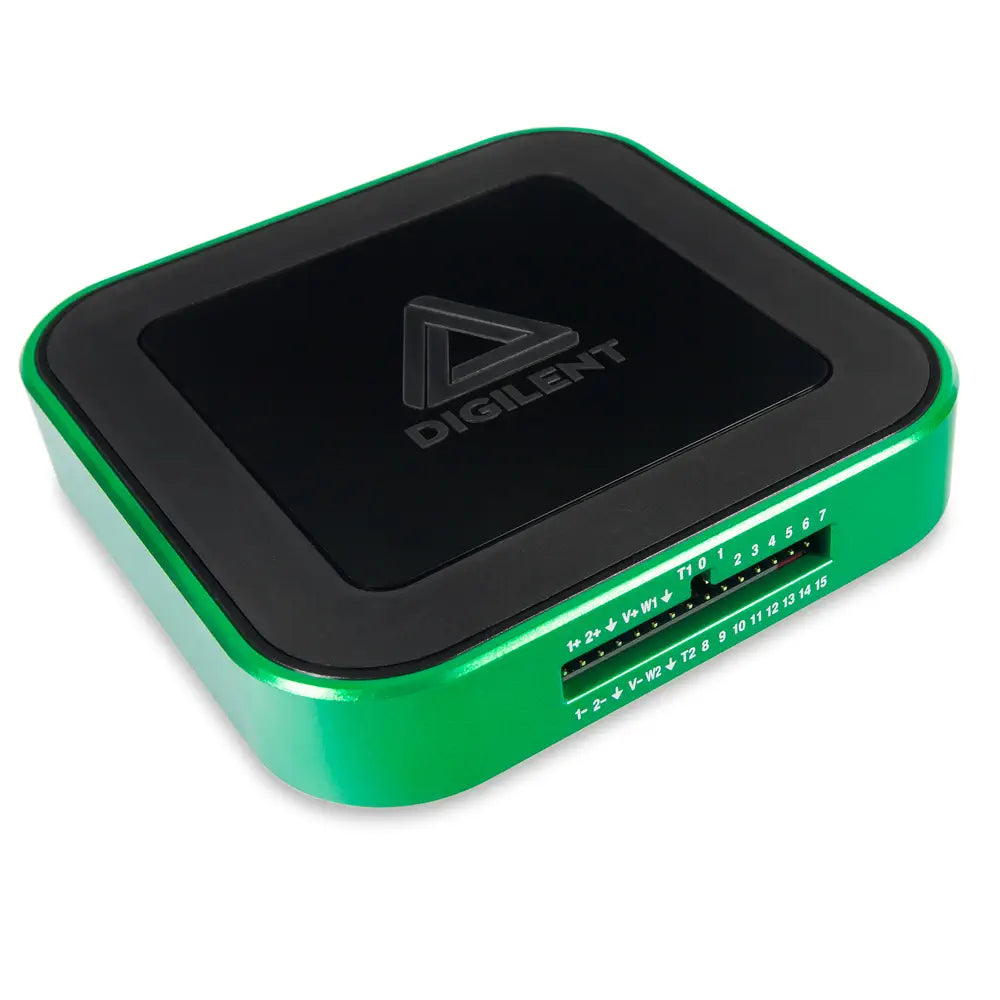

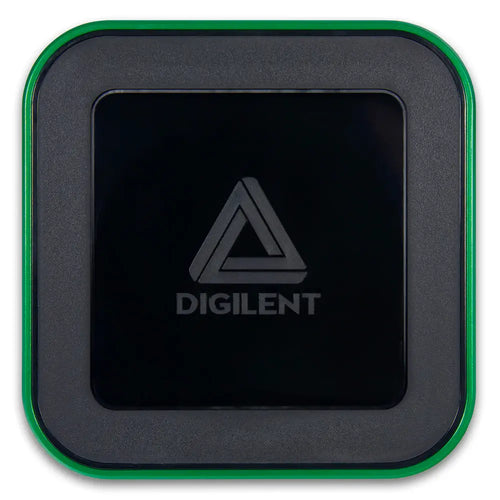

Digilent Analoge ontdekking3 USB-oscilloscoop, golfvormgenerator, logische analysator

• Digilent Analoge ontdekking 3 USB-oscilloscoop, golfvormgenerator, logische analysator
• Multifunctioneel met een oscilloscoop, golfvormgenerator en logische analysator
• Draagbaar en via USB gevoed met een verbeterde USB-C-aansluiting
• Beschikt over een grotere buffergrootte en een hogere bemonsteringsfrequentie
• Compatibel met alle adapters en accessoires van de vorige versie
• Gebouwd op de volgende generatie Xilinx FPGA voor toekomstige verbeteringen

De Digilent Analoge ontdekking 3 USB Oscilloscoop, Golfvormgenerator, Logische Analysator is een multifunctioneel test- en meetapparaat. Ook bekend als de AD3, dient het onder andere als een digitale oscilloscoop, logische analysator, golfvormgenerator en patroongenerator.

Het apparaat is compatibel met de veelzijdige WaveForms-software, die wordt ondersteund door Windows-, Mac- en Linux-besturingssystemen. Hierdoor kan de Analog Discovery 3 in verschillende omgevingen worden gebruikt, waaronder laboratoria, veldwerk en zelfs thuis, waardoor een traditionele tafelmodel en dure testinstrumenten niet meer nodig zijn.

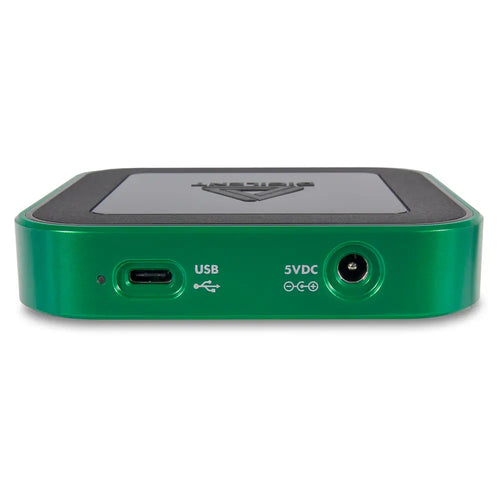

De Analoge Ontdekking 3 is een draagbaar apparaat met USB-voeding, vergelijkbaar met zijn voorganger. Het beschikt nu echter over een verbeterde USB-C-verbinding. Dankzij het lichte en compacte ontwerp is het een ideaal hulpmiddel voor ingenieurs die veel onderweg zijn.

Het apparaat beschikt over een uitgebreide buffergrootte, waardoor meer gegevens kunnen worden verzonden via de golfvormgenerator en kunnen worden ontvangen via de oscilloscoop met gemengd signaal (analoog en digitaal). Het biedt ook een verhoogde bemonsteringsfrequentie tot 125 MS/s op alle kanalen en een robuustere voeding (tot 800 mA). Deze grotere buffers maken het vastleggen van langere opnamen met een hoge resolutie mogelijk en maken complexere AWG-signalen mogelijk. Het apparaat ondersteunt ook gemoduleerde AWG-signalen, fasemodulatie en optelling.

De Analog Discovery 3 is gebouwd op de volgende generatie Xilinx FPGA, die in de loop van de tijd extra functies en toekomstige verbeteringen mogelijk maakt met software-updates. Het biedt ook toegang tot nieuwe krachtige functies in WaveForms, zoals het FIR-filter (finite impulse response).

Deze functie kan, via optionele FIR-filters op oscilloscoopingangskanalen, hoogfrequente ruis verminderen die mogelijk de meetkwaliteit kan beïnvloeden. Het apparaat ondersteunt ook digitale loopback van vastgelegde signalen naar de AWG, zowel gefilterd als ongefilterd. AWG-uitgangssignalen kunnen nu ook worden opgevangen via digitale loopback en worden weergegeven naast signalen die worden geretourneerd door een circuit dat wordt getest.

De Analog Discovery 3 is compatibel met alle adapters en accessoires van de vorige versie, evenals de nieuwe Audio Adapter+. Deze accessoires, zoals de Transistor Tester, Impedance Analyzer en Breadboard Adapter, verbeteren de functionaliteit van het apparaat.

Het apparaat biedt twee differentiële kanalen met 14-bits resolutie tot 125 MS/s per kanaal met een ingangsbereik van +/-25 V, 30+ MHz bandbreedte met BNC-adapter en door de gebruiker configureerbare ingangsfilters en lock-in-versterker. Het beschikt ook over een Arbitrary Waveform Generator met twee kanalen met een resolutie van 14 bits met maximaal 125 MS/s per kanaal met een uitgangsbereik van +/- 5 V en een bandbreedte van 12 MHz met BNC-adapter.

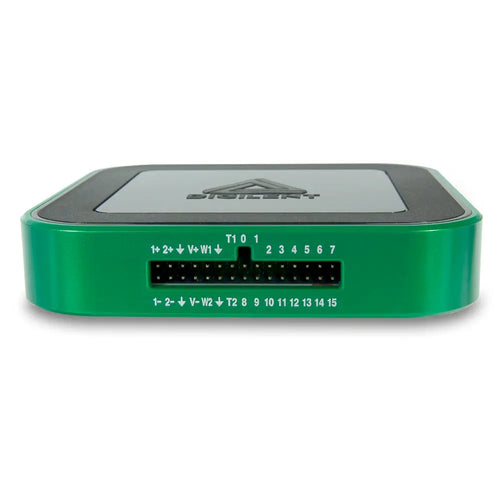

De Logic Analyzer en Pattern Generator bieden 16 digitale I/O-kanalen met maximaal 125 MS/s per kanaal met individueel configureerbare 3,3 V digitale ingangen en uitgangen en 5 V tolerante ingangen. Het apparaat bevat ook programmeerbare voedingen van 0,5 V tot 5 V en -0,5 V tot -5 V met maximaal 800 mA per kanaal bij gebruik met een hulpvoedingsbron.

Aanvullende software-instrumenten zijn onder andere een Spectrum Analyzer, Network Analyzer, Impedance Analyzer, Protocol Analyzer, virtuele digitale I/O zoals knoppen, schakelaars, LED's, datalogging, voltmeter, in-app scripting, SDK voor hardwarecontrole in C, C++, Python , en andere talen, en ondersteuning voor LabVIEW en MATLAB.

Opmerking: om maximale bandbreedte te bereiken, is het gebruik van de BNC-adapter voor analoge detectie vereist.
