Bus Piraat - v3.6a

• Frequentie meting: 1Hz-40MHz
• Een bootloader voor eenvoudige firmware-updates
• 5.5V tolerante pinnen
• 6V meetsonde

De Bus Piraat - v3.6a is een probleemoplossingstool die communiceert tussen een pc en elk ingebed apparaat via 1-draads, 2-draads, 3-draads, UART, I2C, SPI en HD44780 LCD-protocollen - allemaal op voltages van 0- 5.5VDC. Dit product elimineert een hoop inspanningen op het gebied van vroege prototypes bij het werken met nieuwe of onbekende chips.

Werken met de Bus Piraat - v3.6a is eenvoudig en effectief - typ commando's in een terminal op je computer, deze commando's worden geïnterpreteerd door de Bus Piraat en verzonden via het juiste protocol. The Piraat interpreteert ook gegevens die zijn verzonden vanaf uw ingesloten apparaat naar uw computer terminal. Een grote bonus is de bootloader die op de PIC is geïnstalleerd, waarmee u eenvoudig de firmware kunt bijwerken en de functionaliteit van het board kunt wijzigen.

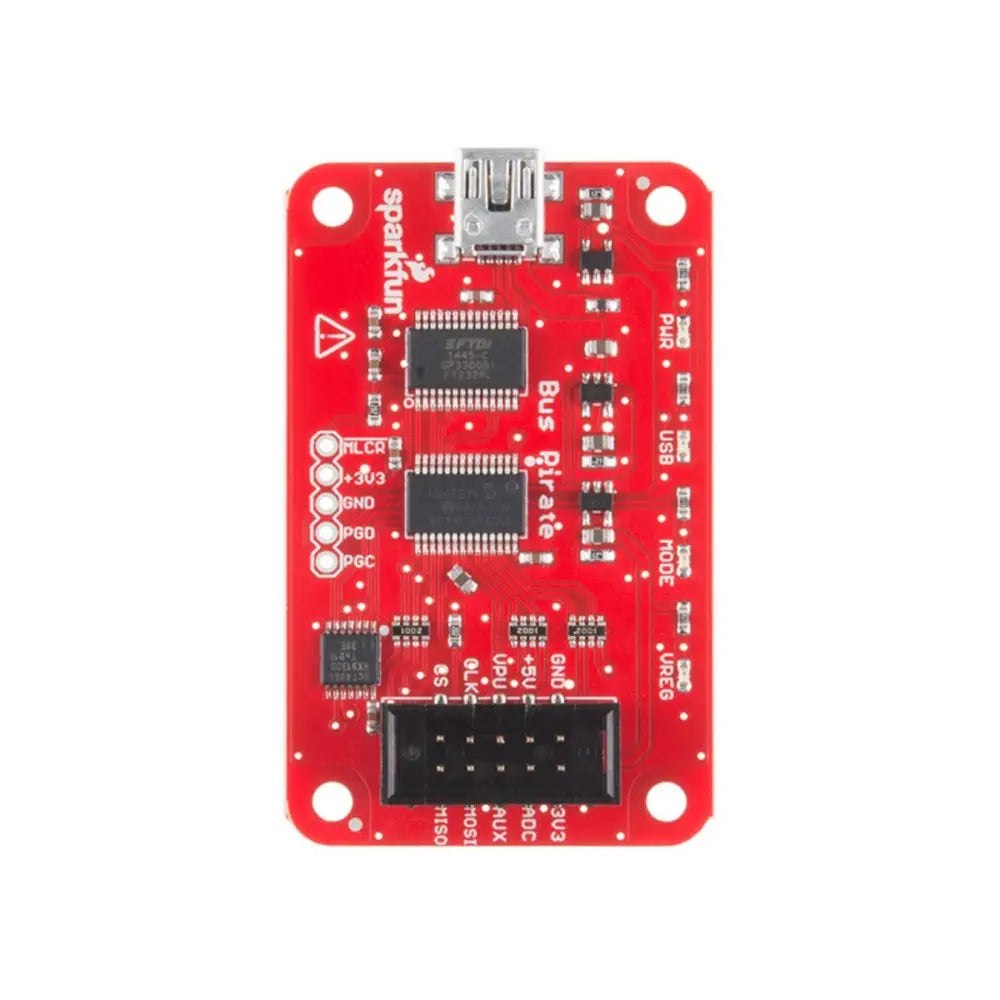

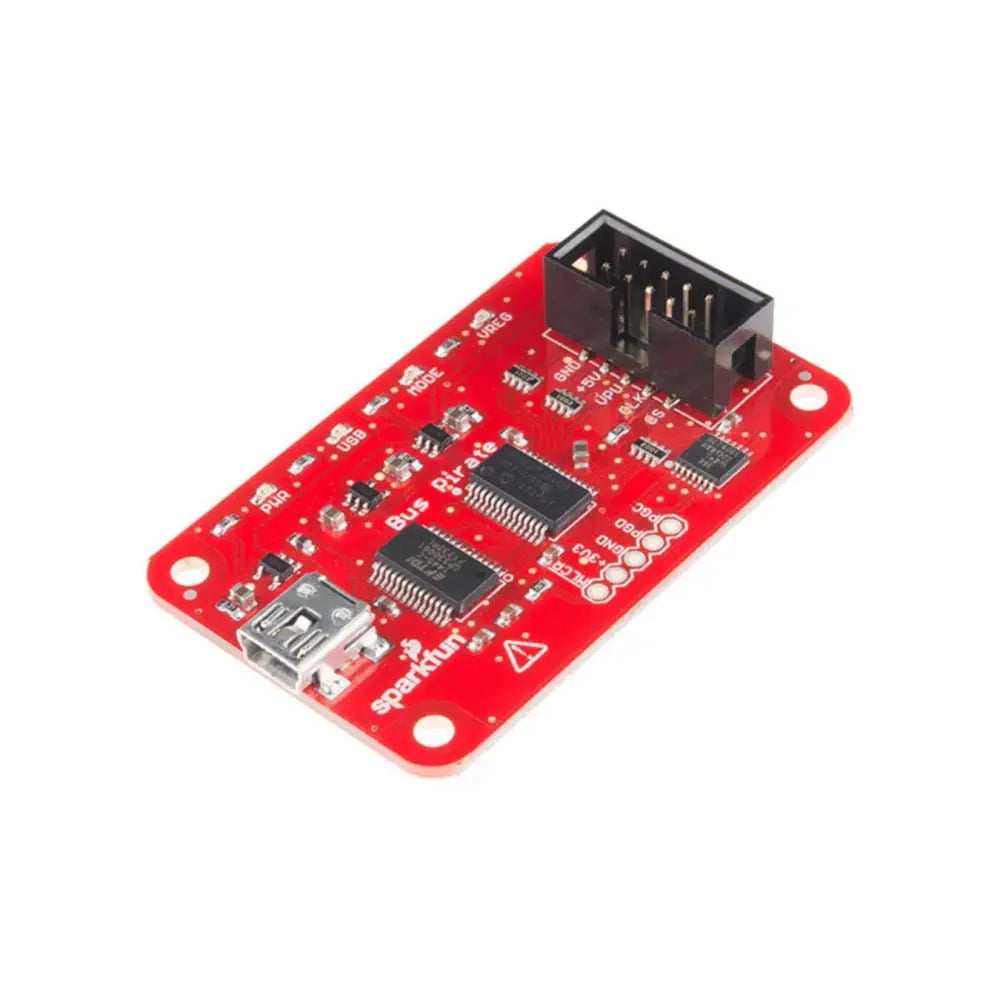

De hoofdcomponenten van de Bus Piraat zijn de PIC24FJ64-processor en een FT232RL USB-naar-seriële chip. Een Mini-B USB-connector die ook op het bord is geplaatst, biedt de Bus Piraat stroom en biedt u de mogelijkheid om via uw pc te communiceren. Het grote verschil in deze versie van de Bus Piraat komt van de gehulde 0.1" pitch 2x5 pin header, die is omgedraaid om dit board te helpen standaardiseren. Bovendien is elke pin op deze header gelabeld, waardoor er geen aparte I/O pin-omschrijving document zoals bij eerdere versies.

Kenmerken:

• 1 Hz - 40 MHz frequentiemeting
• 1 kHz - 4 MHz pulsbreedte modulator, frequentiegenerator
• On-board multi-voltage pull-up weerstanden
• On-board 3.3volt en 5volt voedingen met software-reset
• Busverkeer sniffers (SPI, I2C)
• Transparante USB-> seriële modus
• 10Hz - 1 MHz logische analysator met lage snelheid
• Te scannen vanaf Perl, Python, etc.
• Toegang tot PIC24FJ64 ICSP-programmeerpoort
