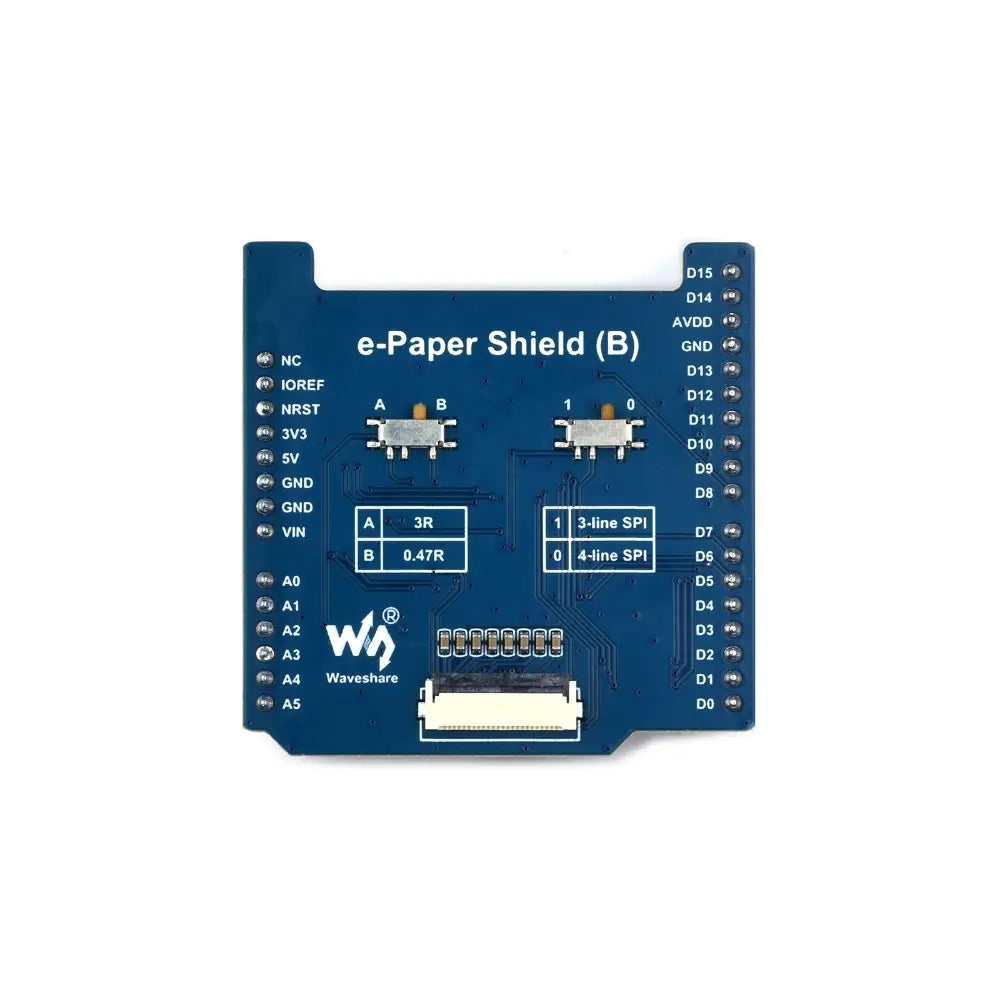

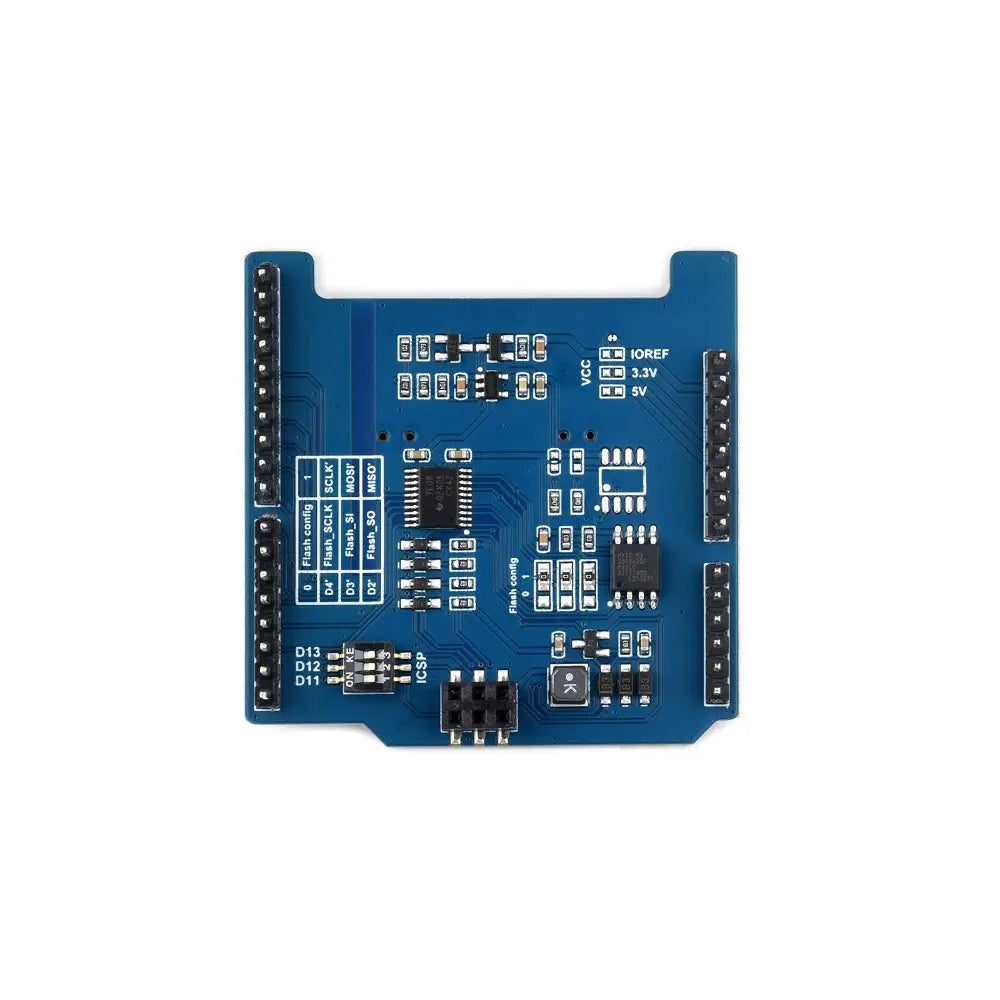

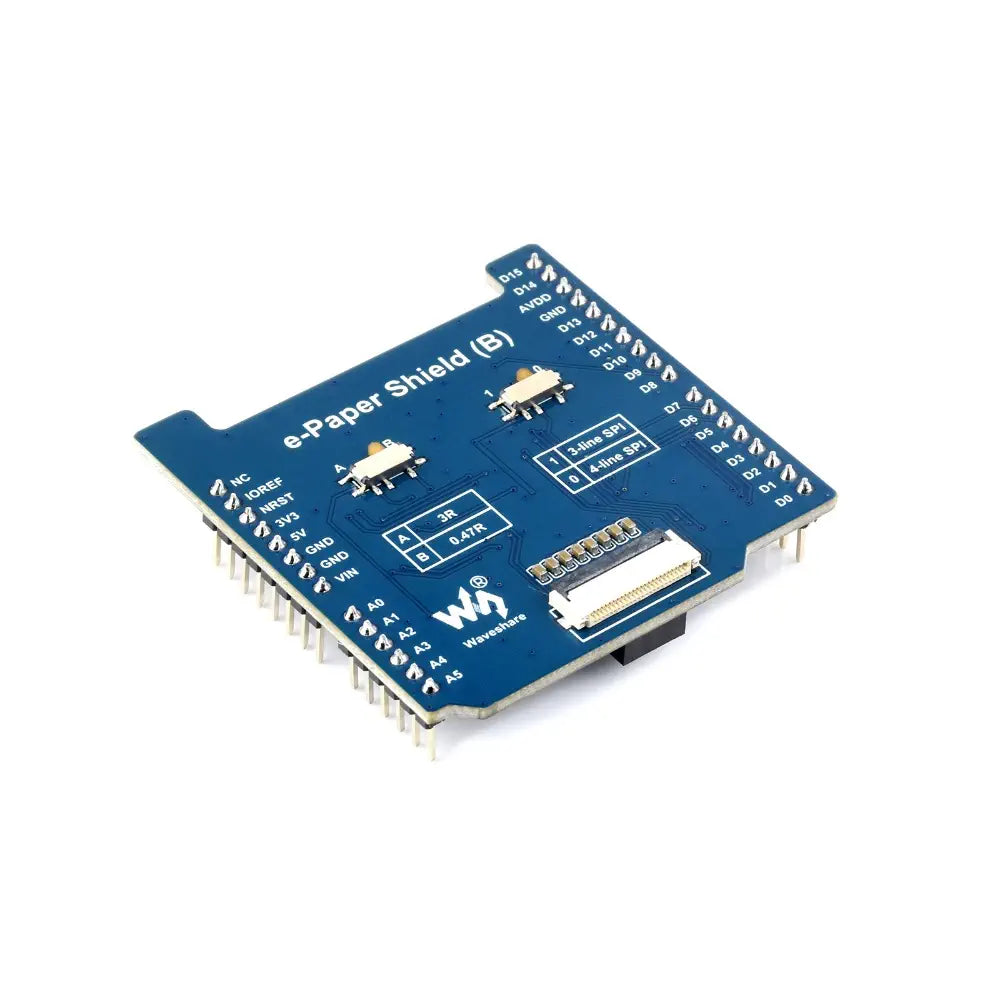

Waveshare Universal E-Paper Raw Panel Driver Shield (B) für NUCLEO / Arduino, MX25R6435F Flash Chip, Externer RAM
Steuert diverse SPI-Schnittstellen-E-Paper-Displays
Bietet Arduino-Konnektivität und Spannungsübersetzer
Enthält MX25R6435F Flash Chip mit externen RAM-Pads
Unterstützt 3,3V/5V MCUs mit FFC-Kabelverbindung
Misst kompakte 53,34 × 53,34mm
Das Waveshare Universal E-Paper Raw Panel Driver Shield (B) für NUCLEO / Arduino, MX25R6435F Flash Chip, Externer RAM ist entwickelt, um verschiedene SPI-Schnittstellen-E-Paper-Displays zu steuern. Es ist kompatibel mit Host-Boards wie nRF528xx, Arduino und NUCLEO und bietet standardmäßige Arduino-Konnektivität sowie einen onboard Spannungsübersetzer für 3,3V/5V MCUs.
Dieses Driver Shield enthält einen MX25R6435F Flash Chip und reservierte Lötpads für die Erweiterung des externen RAMs. Es erleichtert die einfache Verbindung zu E-Paper-Displays über ein FFC-Kabel und unterstützt mehrere E-Paper-Modelle und Motherboards.
1x Waveshare Universal E-Paper Raw Panel Driver Shield (B) für NUCLEO / Arduino, MX25R6435F Flash Chip, Externer RAM
1x E-Paper Shield (B)
1x E-Paper Adapter mit 24-Pin FFC-Kabel ~200mm
53,34 x 53,34 mm
Standard Arduino-Konnektivität; kompatibel mit Host-Boards wie nRF528xx, UNO, Leonardo, NUCLEO, XNUCLEO
Onboard Spannungsübersetzer; kompatibel mit 3,3V/5V MCUs
Onboard MX25R6435F Flash Chip
Reservierte externe RAM-Lötpads für zusätzlichen Speicherplatz
Betriebsspannung: 3,3V/5V
Schnittstelle: 3-Draht SPI, 4-Draht SPI
Flash-Speichergröße: 64M-bit / 8M-byte
Reserviertes RAM-Paket: SOIC-8
Enthält Adapter Board und FFC-Kabel
Erweitert die Display-Schnittstelle über FFC-Kabel für einfache Verbindung zum E-Paper
Kompatibel mit mehreren E-Paper-Modellen und verschiedenen Motherboards
Pin-Definition umfasst Stromeingang, Masse, SPI-Takteingang, SPI-Dateneingang/-ausgang, E-Paper-Chip-Auswahl und mehr
