Beschreibung
- Entwickelt, um von der "Rückseite" des Tisches verwendet zu werden
- Drehen Sie Kegel und schneiden Sie Winkel auf einer Drehmaschine, ohne das Spindelstock zu drehen
- Hocheffizientes Verriegelungsringdesign
- Handrad ist in 0,001"-Schritten kalibriert und treibt eine 20 TPI Leitspindel an
- Handräder haben 50 Markierungen (eine Umdrehung = 0,050")

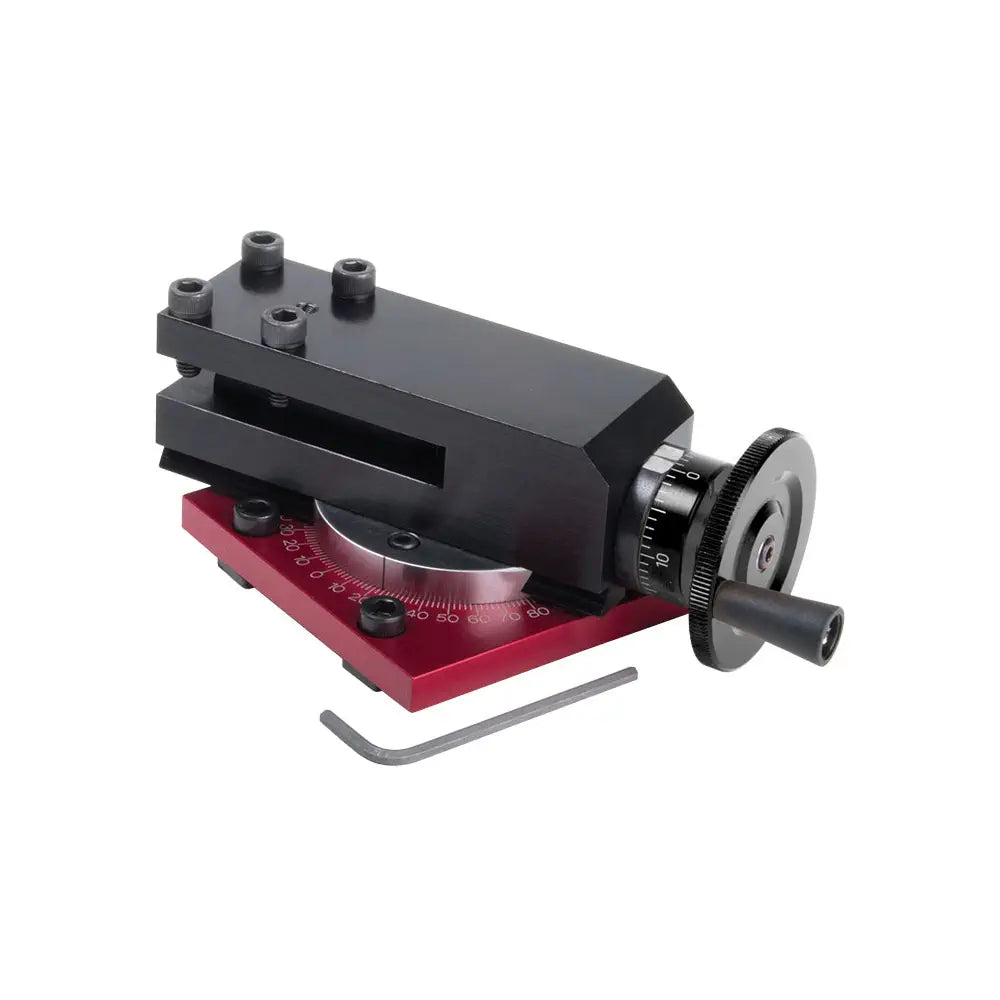

Der Sherline Compound Slide bietet eine Möglichkeit, Kegel zu drehen und Winkel auf einer Drehmaschine zu schneiden, ohne das Spindelstock zu drehen. Vier Befestigungslöcher sind in der Basis für eine feste Positionierung auf dem Querschlitten vorgesehen. Die feste Basis hat eine rot eloxierte Oberfläche mit lasergravierten Winkelskalen, um das Einstellen eines Winkels zu erleichtern. Es nutzt ein hocheffizientes Verriegelungsringdesign, um den drehbaren Teil in Position zu verriegeln, ohne die Verriegelungsschrauben übermäßig festzuziehen. Ein 1/4" Schneidwerkzeug kann vorne oder auf beiden Seiten des Kopfes montiert werden.
Es wurde entwickelt, um von der "Rückseite" des Tisches verwendet zu werden. Dies ermöglicht es, in einer kompakteren Größe entworfen zu werden und ohne Beeinträchtigung durch das Querschlitten-Handrad verwendet zu werden. Das Drehwerkzeug wird "kopfüber" in den Halter eingesetzt, sodass die Schneidspitze nach unten zeigt. Aufgrund der geringen Größe der Miniatur-Drehmaschine verursacht das Bedienen des Querschlitten-Handrads in dieser Position keine Unannehmlichkeiten.
Der Verfahrweg des Schlittenblocks beträgt bis zu 1,75", wenn er rechtwinklig zur Basis oder leicht geneigt ist. Bei einem Winkel von 45° trifft das Handrad auf die Ecke der Basis, wodurch der Verfahrweg auf etwa 1,25" verkürzt wird. Bei Winkeln zwischen etwa 20° und 45° ist der Verfahrweg je nach Winkel zwischen den beiden Dimensionen eingeschränkt.
