Beschreibung
- Saleae Logic Pro 8 Logikanalysator 8 Kanäle & 100 MHz (Rot)
- Farbe: Rot
- 8-Kanal-Logikanalysator
- Ideal zum Debuggen eingebetteter Anwendungen
- Leistungsstarke, benutzerfreundliche Software
- Vier Datenexportformate: CSV, Binär, VCD und MATLAB
- Plattformübergreifend: Windows, Linux und OSX

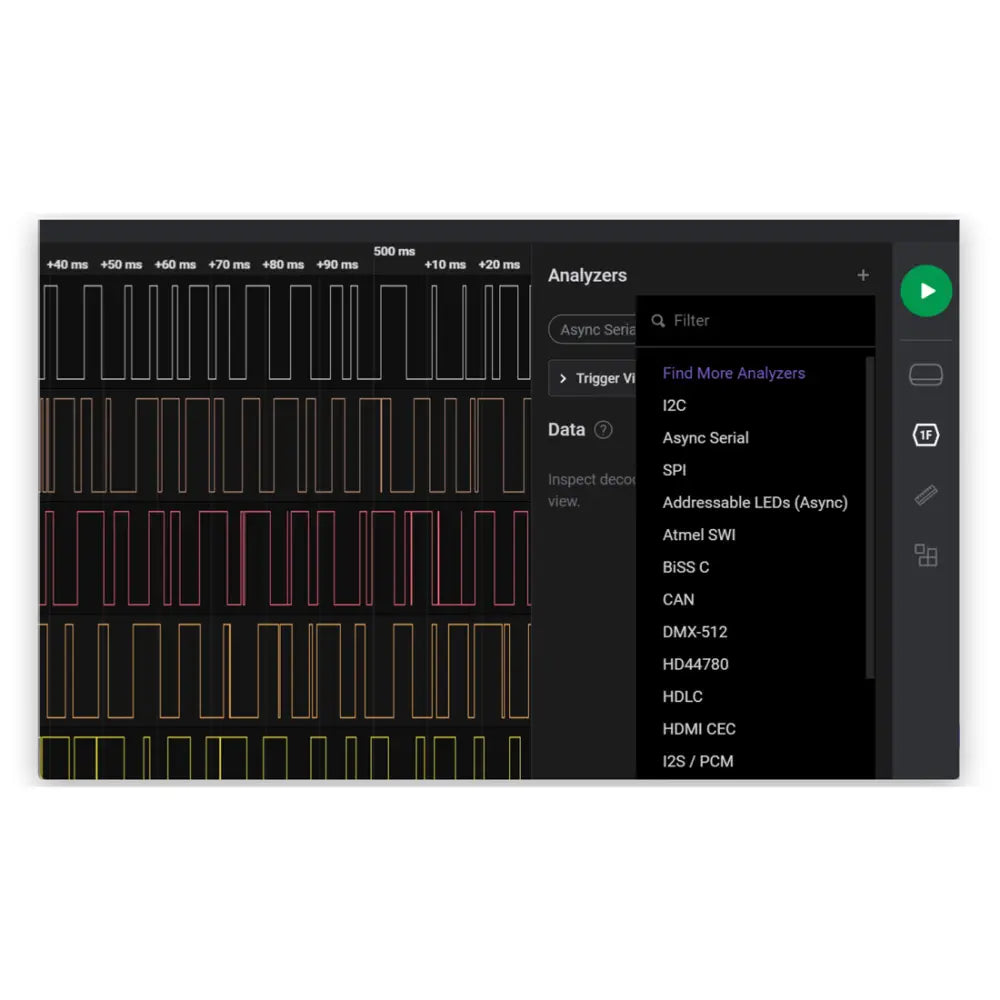

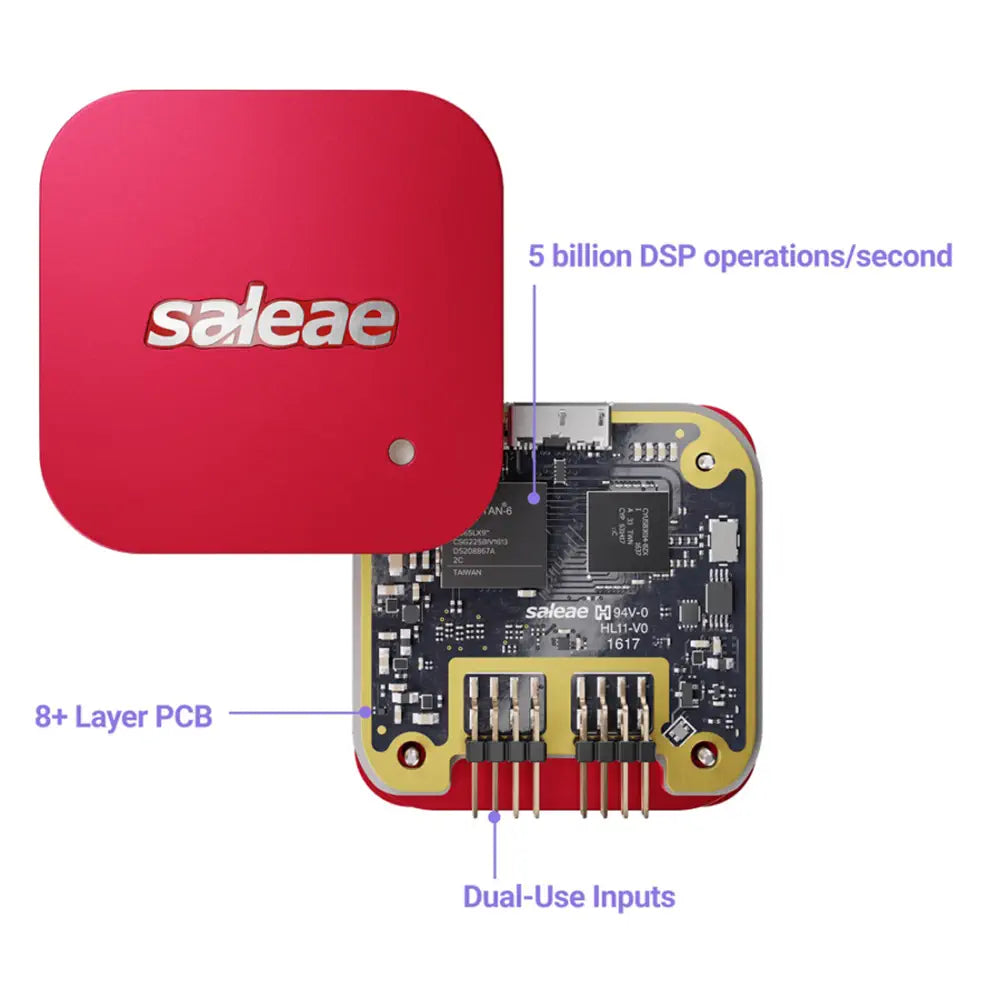

Der Saleae Logic Pro 8 Logikanalysator 8 Kanäle & 100 MHz (Rot) ist ein 8-Kanal-Logikanalysator, bei dem jeder Eingang einen doppelten Zweck für die analoge Datenaufzeichnung hat. Das Gerät wird über USB mit einem PC verbunden und nutzt die Saleae Logic Software zum Aufzeichnen und Anzeigen digitaler und analoger Signale.
Ein Logikanalysator ist ein Debugging-Tool zum Aufzeichnen und Anzeigen digitaler Signale. Es funktioniert durch Abtasten eines digitalen Eingangs, der mit einem zu testenden Gerät (DUT) verbunden ist, mit einer hohen Abtastrate. Diese Proben werden in einem Probenpuffer aufgezeichnet und am Ende der Erfassung wird der Puffer zur Überprüfung in der Software angezeigt.
Logikanalysatoren eignen sich hervorragend zum Debuggen eingebetteter Anwendungen. Meist schreibt ein Entwickler, der an Firmware für einen Mikrocontroller arbeitet, Code für die Kommunikation mit einer anderen Komponente, möglicherweise unter Verwendung von Protokollen wie seriell, I2C oder SPI.
Um die Funktionalität zu überprüfen oder Fehler in der Firmware zu diagnostizieren, wird ein Logikanalysator an das zur Kommunikation verwendete digitale IO angeschlossen und zeichnet die Aktivität während des Tests auf. Die Aufzeichnung wird dann auf dem Display angezeigt, sodass der Benutzer das tatsächliche Verhalten der Firmware sehen und dieses mit dem erwarteten Verhalten vergleichen kann, um die Ursache des Problems einzugrenzen und zu identifizieren – oder zu überprüfen, ob der Vorgang korrekt ist.
Anwendungen
- Firmware-Debugging
- FPGA-Debugging
- Funktionsüberprüfung
- Leistungsprofilierung
- Reverse Engineering
- Protokolldekodierung
- Datenerfassung
- 1x Saleae Logic Pro 8 USB-Logikanalysator
- 2x 4-Kanal-Kabelbaum
- 16x Mikro-Gripper-Haken
- 1x Saleae-Tragetasche
- 1x USB 3.0-Kabel
- 1x Erste-Schritte-Anleitung
Größe
- 53 x 53 x 12 mm / 2,1 x 2,1 x 0,46 Zoll
- Farbe: Rot
- USB-Typ: USB 3.0
Eingaben
- Mehrfachnutzung (A/D/Beide): 8
- Eingangswiderstand: 2 MΩ
- Eingangskapazität: 10 pF
- Eingangsschutz: ± 25 V
Digital
- Abtastrate (maximal): 500 MS/s
- Schnellstes digitales Signal: 100 MHz
- Probentiefe (typisch): 10+ Milliarden
- Unterstützte Logikpegel: 1,2 V – 5,5 V
- Funktioniert mit RS-232, 422/3, 485: Ja, direkt
- Schwellenspannungen: Wählbar 6 V / 0,9 V / 1,65 V
Analog
- Abtastrate (maximal): 50 MS/s
- Bandbreite (-3 dB): 5 MHz
- Anzahl der Bits: 12 Bit
- Eingangsspannungsbereich: -10 V bis 10 V
- Dämpfung bei Nyquist: -50 dB oder besser
- Kanal-Kanal-Übersprechen: -50 dB oder besser
Physisch
- Gewicht: 60 g
