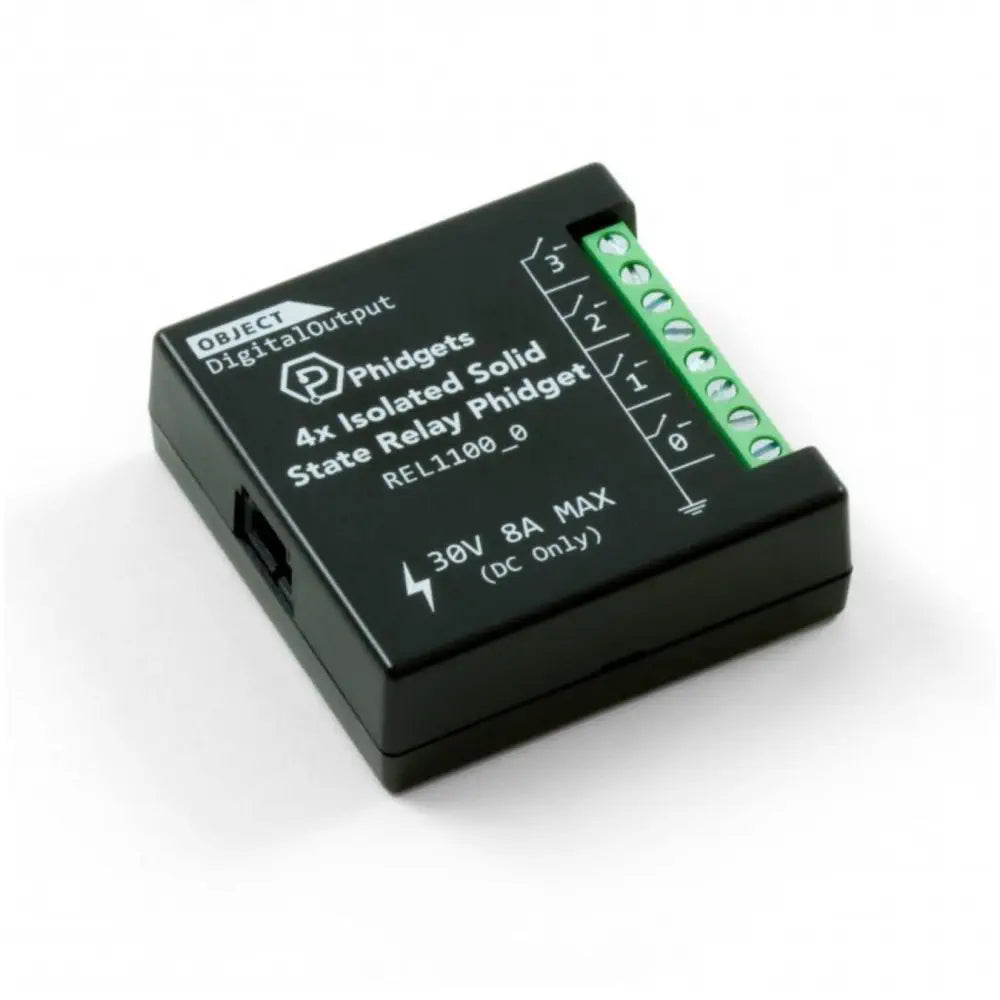

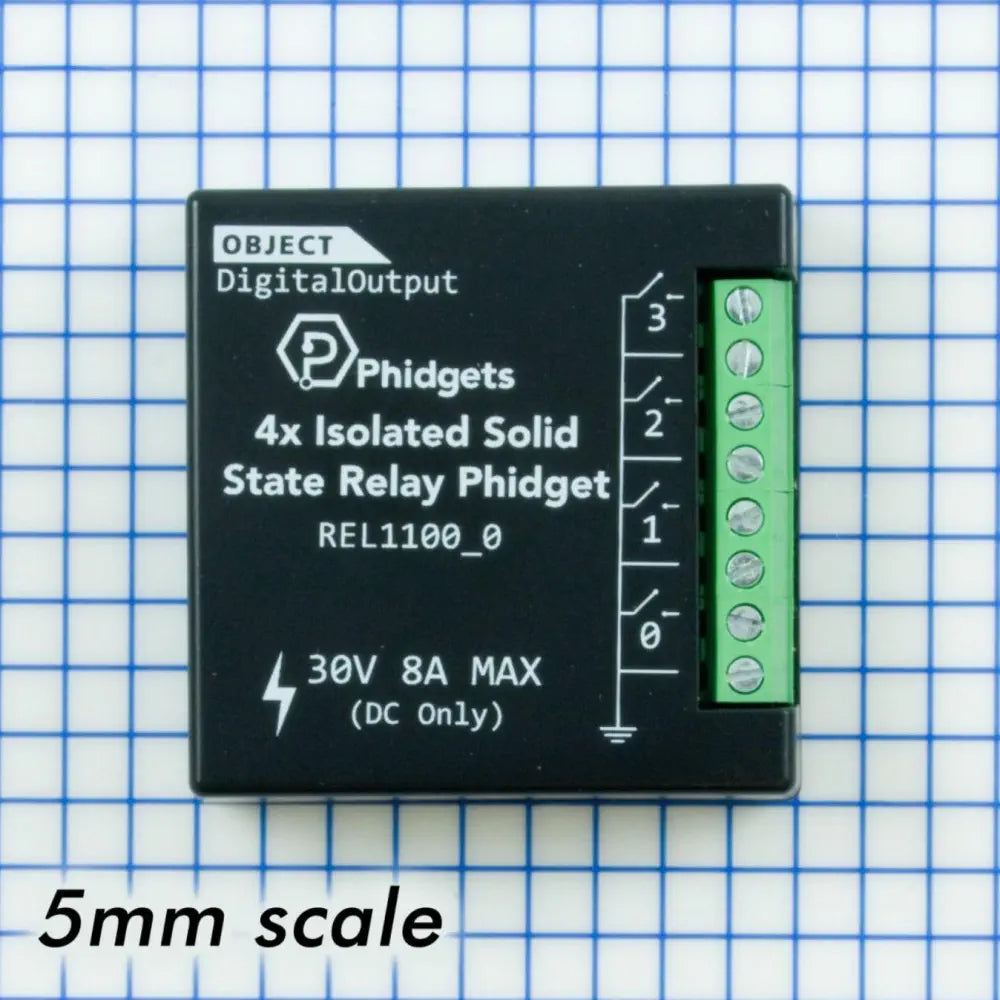

Phidget VINT 4 Isoliertes Halbleiterrelaismodul

• Fügt vier PWM-fähige Solid-State-Relaisausgänge hinzu
• Verwendet Relaisausgänge
• Sie können leistungsstärkere Geräte steuern, die bis zu 30 V und 8 A benötigen
• Jedes Halbleiterrelais schaltet einen externen Stromkreis auf Masse

Wenn der 3,3-V-Digitalausgangsmodus Ihres VINT-Anschlusses nicht ausreicht, fügt das Phidget VINT 4 Isoliertes Halbleiterrelaismodul Ihrem System vier PWM-fähige Halbleiterrelaisausgänge hinzu. Da Relaisausgänge verwendet werden, können Sie leistungsstärkere Geräte steuern, die bis zu 30 V und 8 A benötigen. LED-Streifen, DC-Motoren, Leistungsrelais, Lüfter und andere kleine Schaltungen sind nur einige Beispiele dafür, was mit diesem Modul gesteuert werden kann.

Low-Side-Umschaltung
Jedes Halbleiterrelais schaltet bei Aktivierung einen externen Stromkreis auf Masse. Diese Aktion ermöglicht die Fertigstellung der Schaltung, um eine Last anzutreiben. Die Stromversorgung der Last wird extern versorgt und sollte in Reihe mit der Last und dem Relaisausgang geschaltet werden. Alternativ können Sie einen Pull-up-Widerstand am Eingang Ihrer Last verwenden und dann den Eingang auf Masse schalten, wenn Sie ihn ausschalten möchten. Jeder Kanal hat einen Erdungsanschluss neben ihm, um die Verdrahtung zu einem Kinderspiel zu machen, und jeder führt zu einer gemeinsamen Masse.

PWM-Umschaltung
Zusätzlich zum Schalten bei Mikrosekunden-Geschwindigkeiten ist jeder Relaisausgang auch zur Pulsbreitenmodulation fähig; anstatt einfach ein- oder auszuschalten, können Sie ein prozentuales Tastverhältnis wählen, um die Stromversorgung auf ein bestimmtes Niveau zu begrenzen. Damit können Sie Geräte wie einen Dimmer steuern, was eine wichtige Eigenschaft für LEDs, Lüfter und Motoren ist. Überprüfen Sie das Datenblatt für Ihr Gerät, um sicherzustellen, dass es für die Verwendung mit PWM ausgelegt ist (einige Geräte wie Glühlampen oder CF-Lampen sind nicht zum Dimmen geeignet).

Isoliert für Stabilität
Der VINT-Anschluss auf dieser Platine ist vom Rest der Platine galvanisch getrennt und verbessert die Stabilität durch Eliminierung von Masseschleifen.
