Beschreibung
- Einstellbare Strom-, Schritt- und Richtungssteuerung für einen bipolaren Schrittmotor
- Betriebsspannung: 4,5 - 35 V
- Dauerstrom pro Phase: 1,5 A
- Logikspannung: 2,1 - 6 V
- Mikroschritt-Auflösungen: Voll, 1/2, 1/4 und 1/8

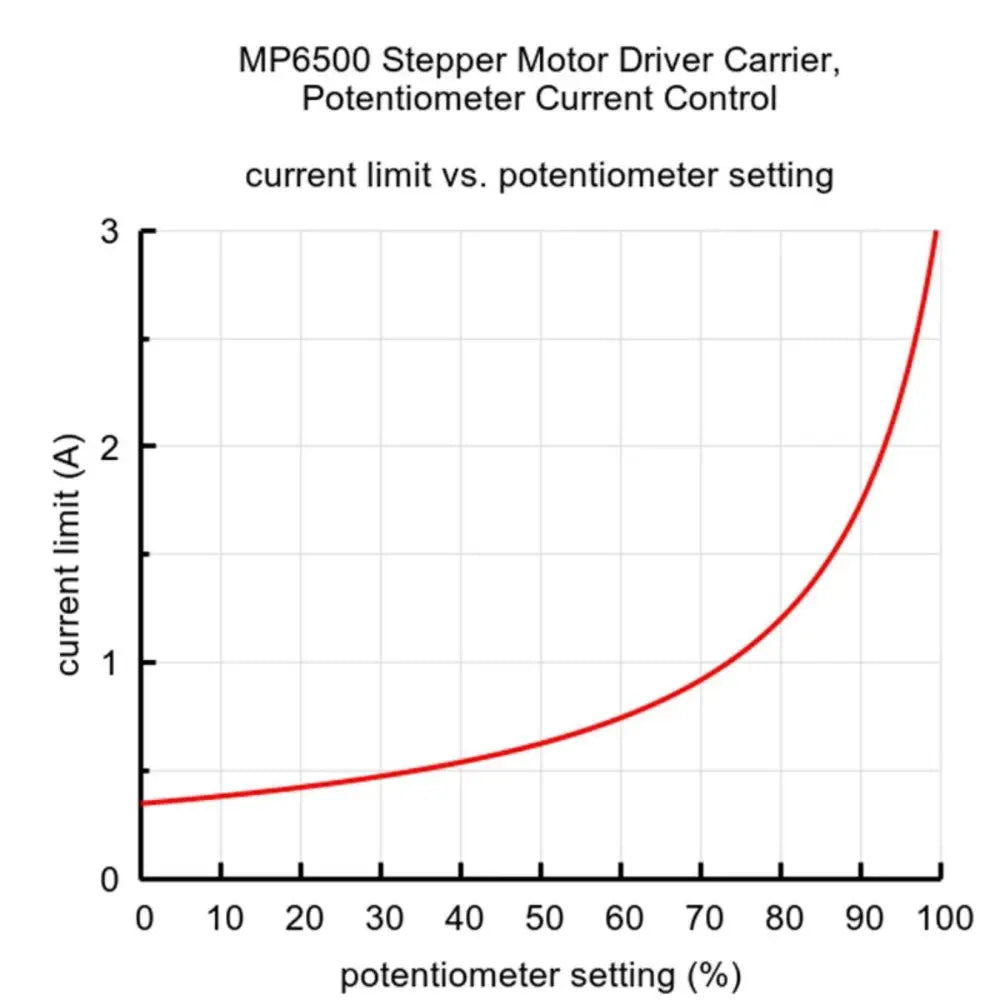

- Benutzt ein eingebautes Trimmpotentiometer zur Einstellung der Strombegrenzung

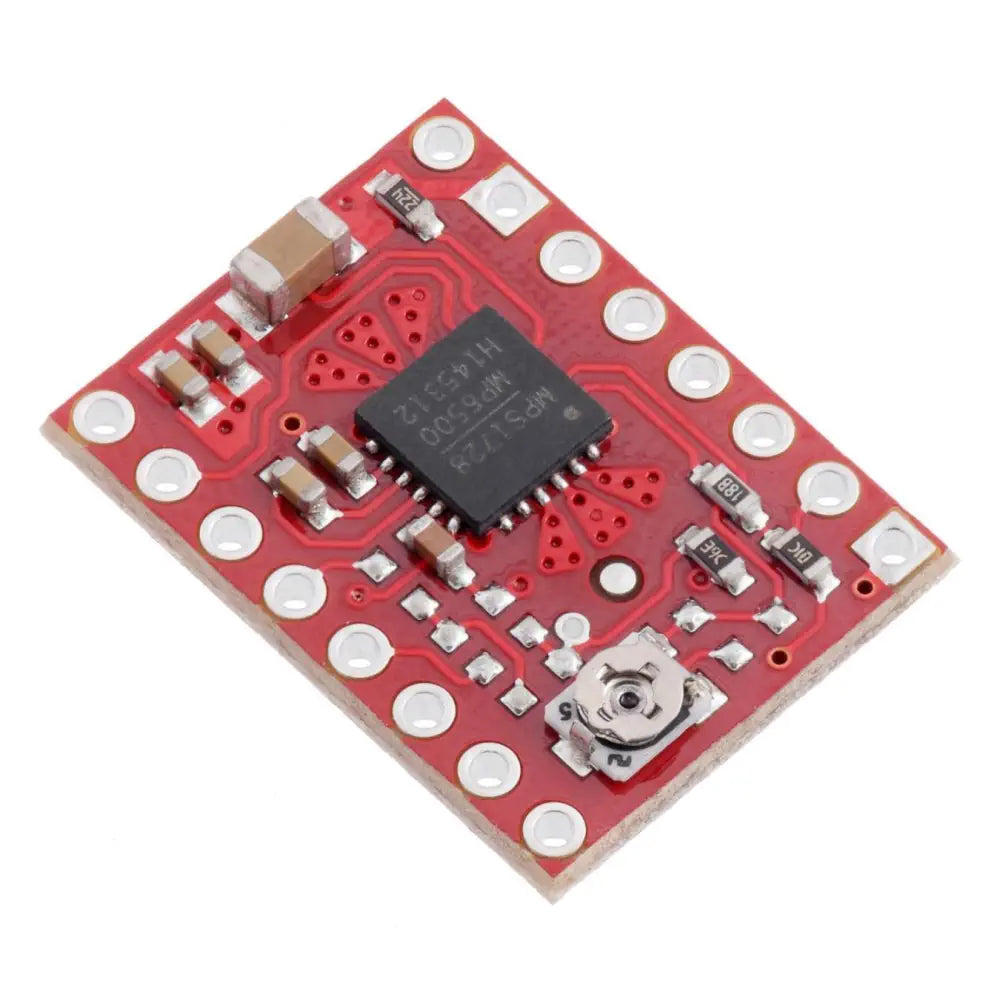

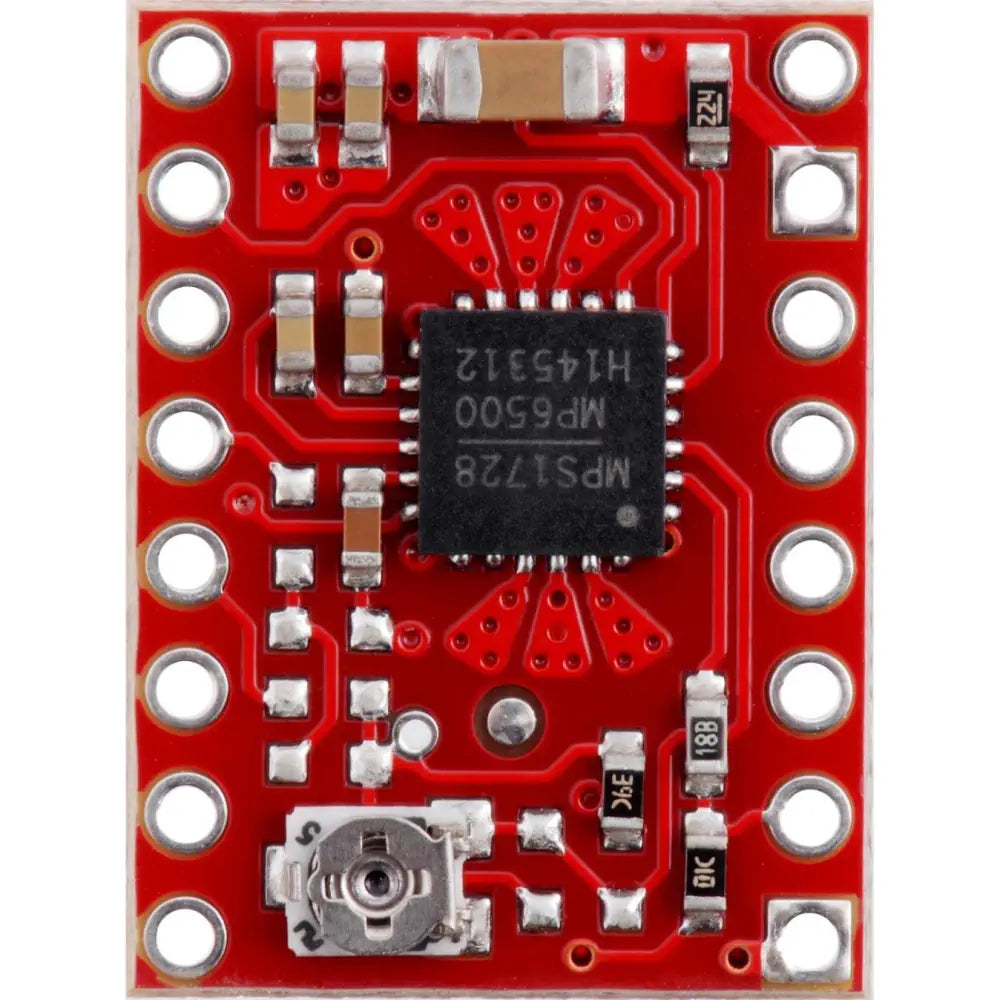

Dieser MP6500 Schrittmotortreiber-Träger (Potentiometer-Stromregelung) ist eine Trägerplatine oder Breakout-Board für den MP6500 Schrittmotortreiber von Monolithic Power Systems (MPS). Es bietet bis zu 1/8-Schritt-Mikroschritte, arbeitet von 4,5 V bis 35 V und kann kontinuierlich bis zu 1,5 A pro Phase ohne Kühlkörper oder erzwungenen Luftstrom (bis zu 2,5 A Spitze) liefern.

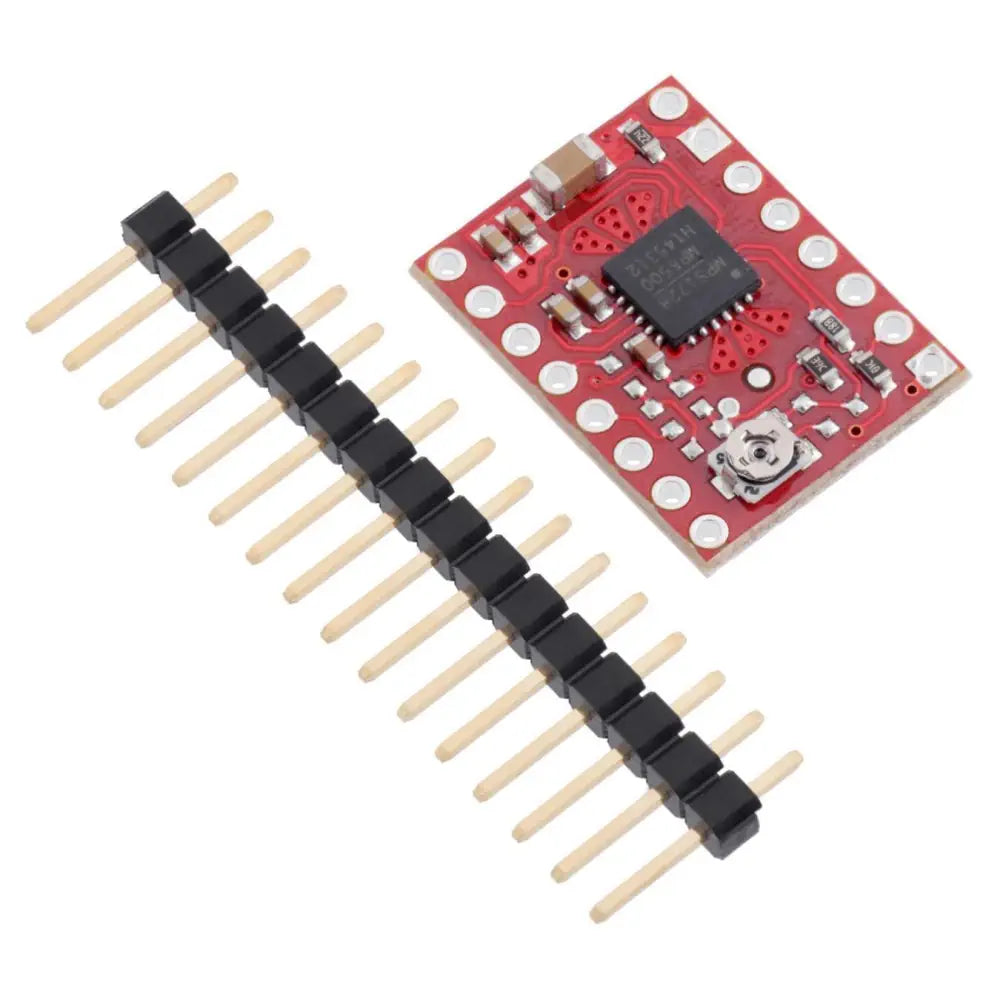

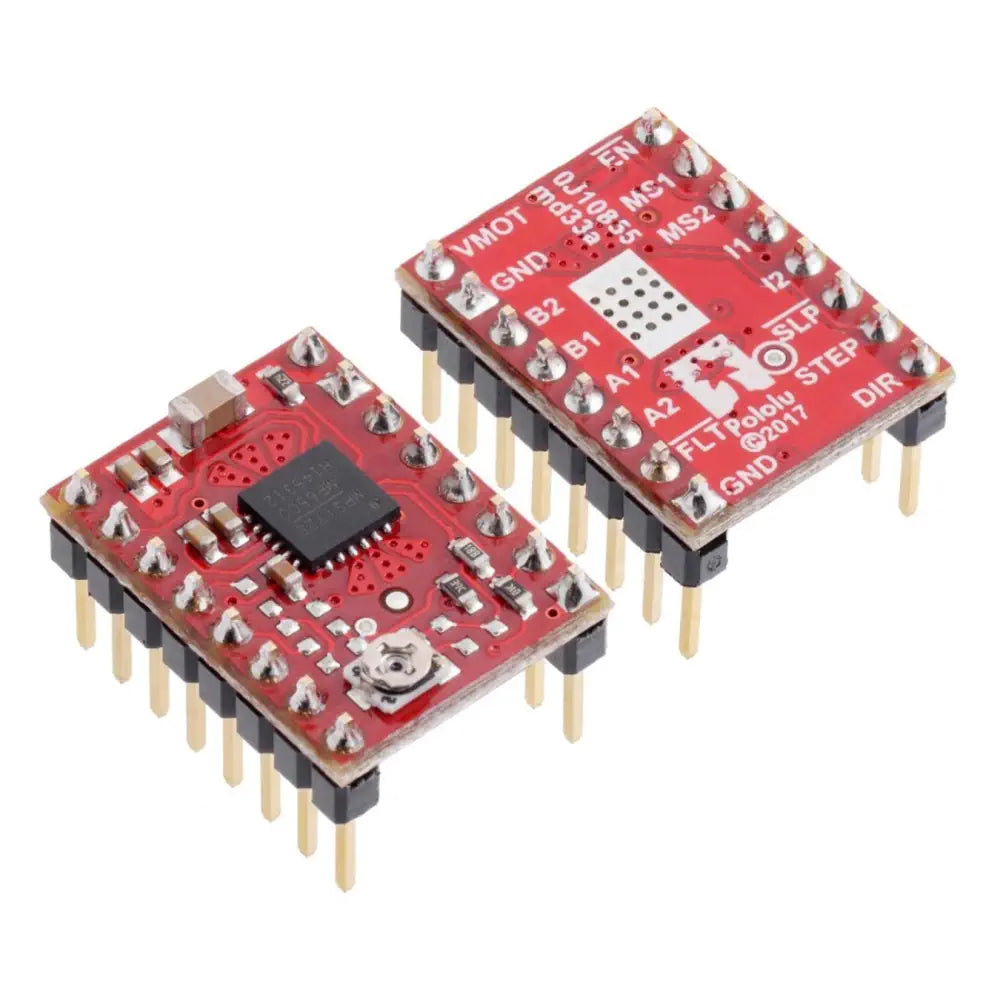

Diese Version der Platine verwendet ein On-Board-Trimmer-Potentiometer zur Einstellung der Strombegrenzung, und die Platine wird mit 0,1" Stiftleisten mitgeliefert, aber nicht eingelötet. Sie hat eine Pinbelegung und eine Schnittstelle, die den A4988-Trägern sehr ähnlich sind. Es kann als ein Drop-In-Ersatz für diese Boards in vielen Anwendungen verwendet werden.
Eigenschaften

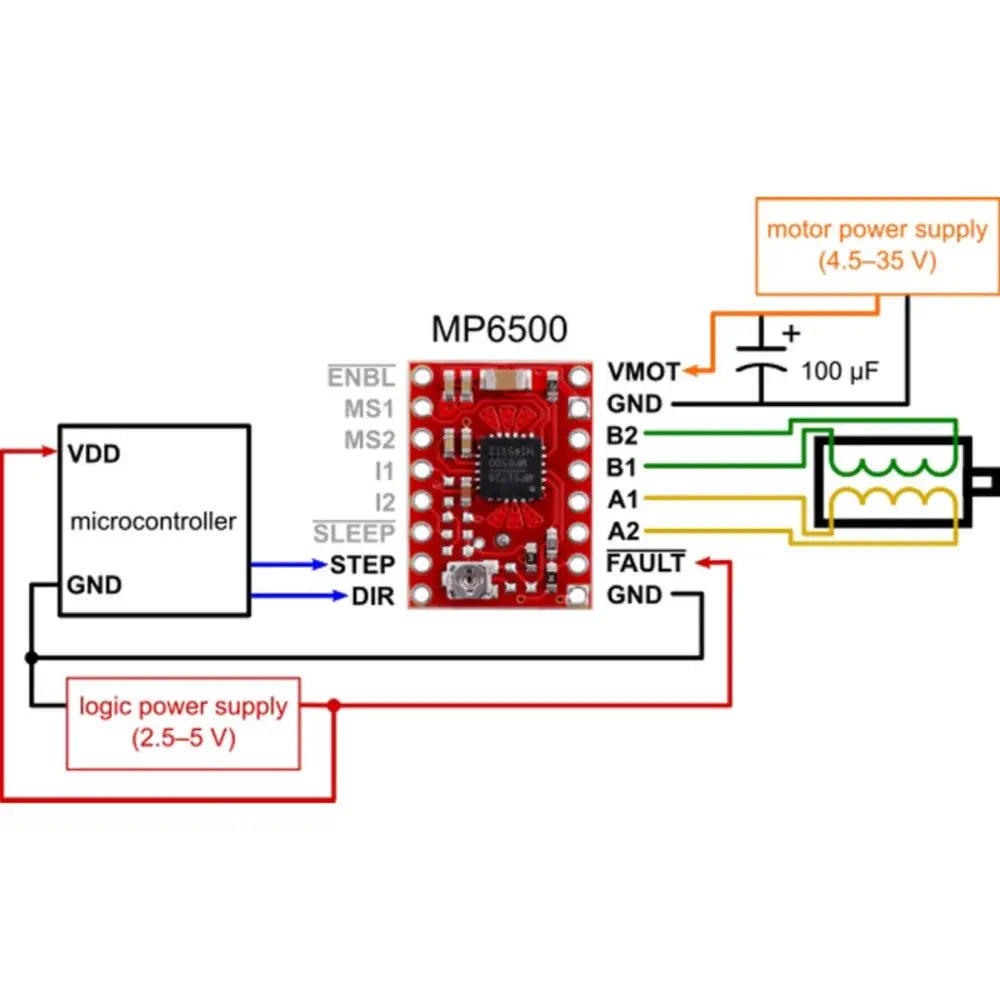

- Einfache Schritt- und Richtungssteuerschnittstelle
- Vier verschiedene Schrittauflösungen: Vollschritt, Halbschritt, 1/4-Schritt und 1/8-Schritt
- Mit dem einstellbaren Stromregler können Sie den maximalen Stromausgang einstellen, mit dem Sie Spannungen oberhalb der Nennspannung Ihres Schrittmotors verwenden können, um höhere Schrittfrequenzen zu erzielen
- Es stehen zwei Optionen zur Strombegrenzungssteuerung zur Verfügung: Potentiometer-Stromregelung und digitale Stromsteuerung
- Die interne Strommessung ermöglicht es dem Treiber, den Abklingmodus automatisch so einzustellen, dass er für die gleichmäßigste Wellenform sorgt
- Eingebauter Regler (keine externe Logikspannungsversorgung erforderlich)
- Kann direkt mit 3,3 V- und 5 V-Systemen verbunden werden
- Übertemperaturabschaltung, Überstromabschaltung, Kurzschlussschutz und Unterspannungsabschaltung
- 4-lagiges, 2 oz Kupfer-PCB für verbesserte Wärmeableitung
- 1 x MP6500 Schrittmotortreiber-Träger (Potentiometer-Stromregelung)

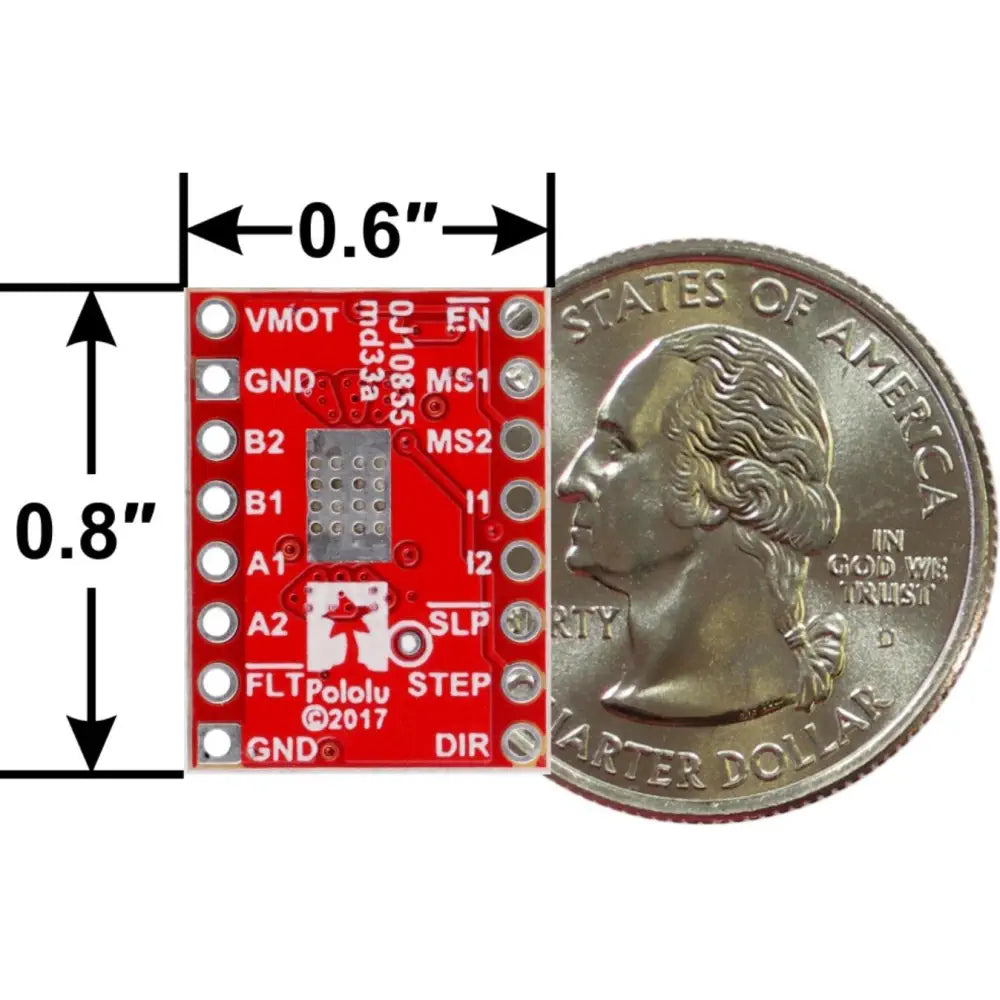

- 0,6" x 0,8"
- Gewicht: 1,4 g
- Minimale Betriebsspannung: 4,5 V
- Maximale Betriebsspannung: 35 V
- Dauerstrom pro Phase: 1,8 A
- Maximaler Strom pro Phase: 2,5 A
- Minimale Logikspannung: 2,1 V
- Maximale Logikspannung: 6 V
- Mikroschritt-Auflösungen: Voll, 1/2, 1/4 und 1/8
- Strombegrenzungsregelung: Potentiometer
