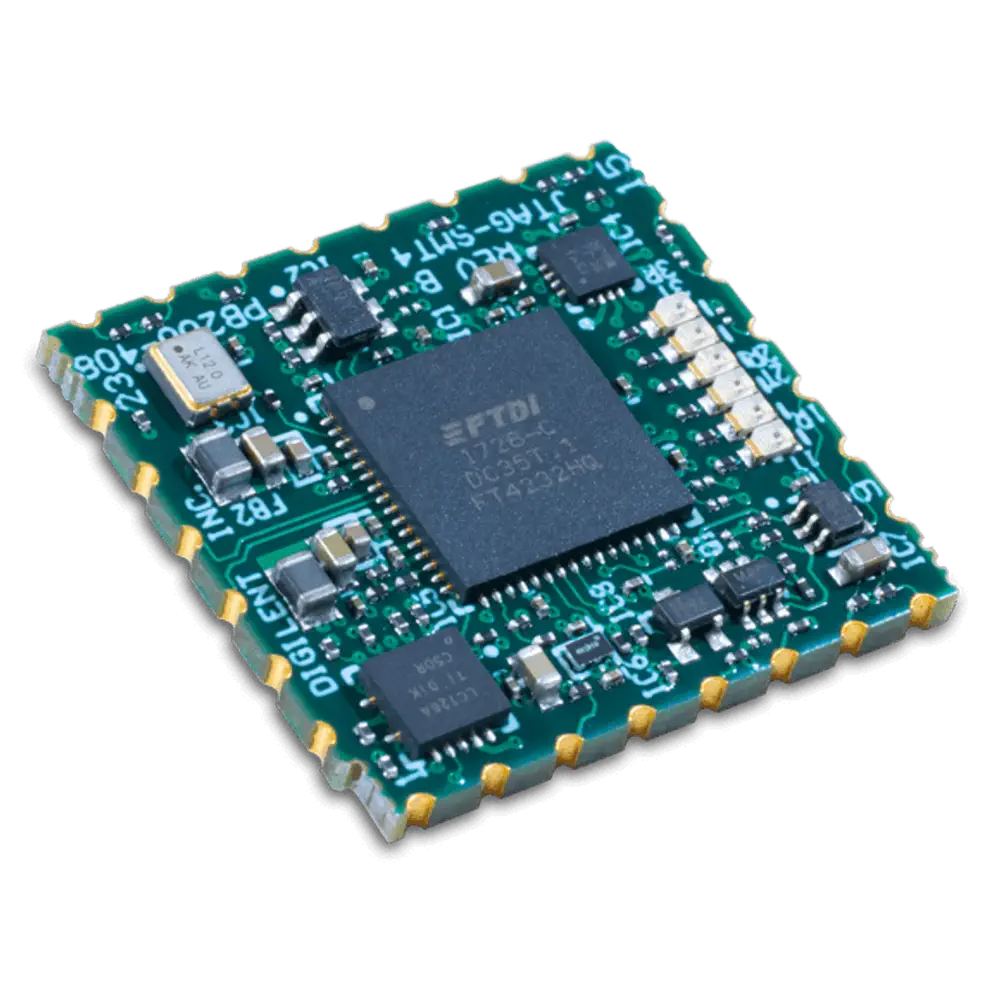

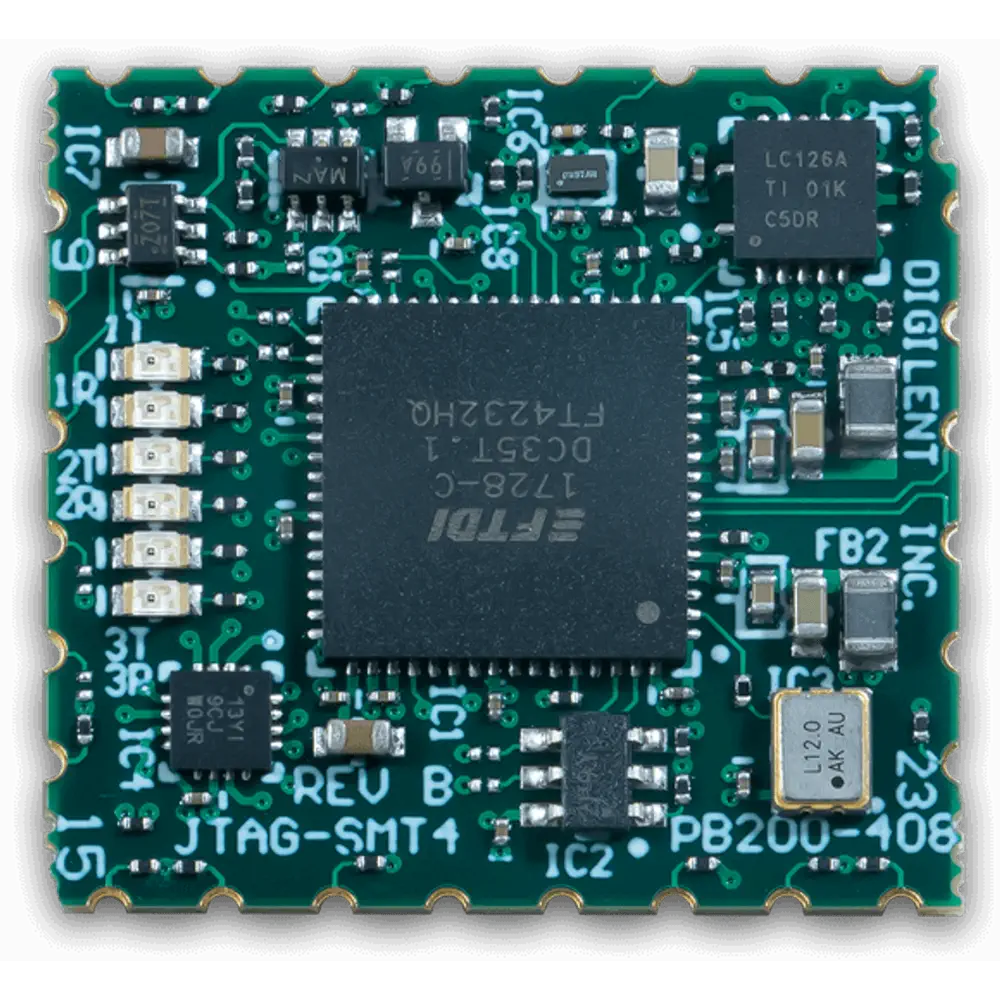

Digilent JTAG-SMT4 Oberflächenmontage-Programmiermodul

• Digilent JTAG-SMT4 Oberflächenmontage-Programmiermodul
• Integriert sich mit Xilinx Tools für einfache Programmierung
• Bietet drei UART-Kanäle bis zu 12 Mbaud
• Treibt JTAG-Bus bis zu 30 Mbit/s über USB 2.0
• Ermöglicht softwarebasierte Resets von Xilinx Zynq®
• Unterstützt JTAG-Signale von 1,8V bis 3,3V

Das Digilent JTAG-SMT4 Oberflächenmontage-Programmiermodul ist eine kompakte und umfassende Lösung, die für die Programmierung und das Debugging von Xilinx FPGAs entwickelt wurde. Es integriert sich nahtlos mit Xilinx Tools und erfordert Vivado oder Vitis 2020.1 oder neuere Versionen. Das Modul bietet drei unabhängige UART-Kanäle, die jeweils Busgeschwindigkeiten bis zu 12 Mbaud unterstützen können, und enthält Sende- und Empfangs-LEDs für jeden Kanal.

Ausgestattet mit einem Hochgeschwindigkeits-USB 2.0-Anschluss kann das Modul den JTAG-Bus mit Geschwindigkeiten von bis zu 30 Mbit/s antreiben, mit benutzeranpassbaren Frequenzeinstellungen. Es enthält Open-Drain-Puffer, die softwarebasierte Resets der Xilinx Zynq®-Plattform über die PS_SRST_B- und PS_POR_B-Pins ermöglichen. Der Quad-Channel-USB-Controller ermöglicht den gleichzeitigen Zugriff auf sowohl JTAG- als auch UART-Schnittstellen.

Die Onboard-Puffer des Moduls unterstützen JTAG-Signaloperationen bei Spannungen von 1,8V bis 3,3V. Sein kleines Formfaktor-Design ermöglicht es, direkt auf Zielplatinen montiert zu werden, wobei USB D+ und D- Signale zu Pads geleitet werden, was eine flexible Platzierung des USB-Anschlusses auf der Host-Leiterplatte erleichtert. Zusätzlich hilft der VBUS_DETECT-Pin, den Stromverbrauch zu reduzieren, wenn das Modul nicht mit einem PC verbunden ist. Das Modul ist CE-zertifiziert und vollständig konform mit den EU-RoHS- und REACH-Richtlinien.
