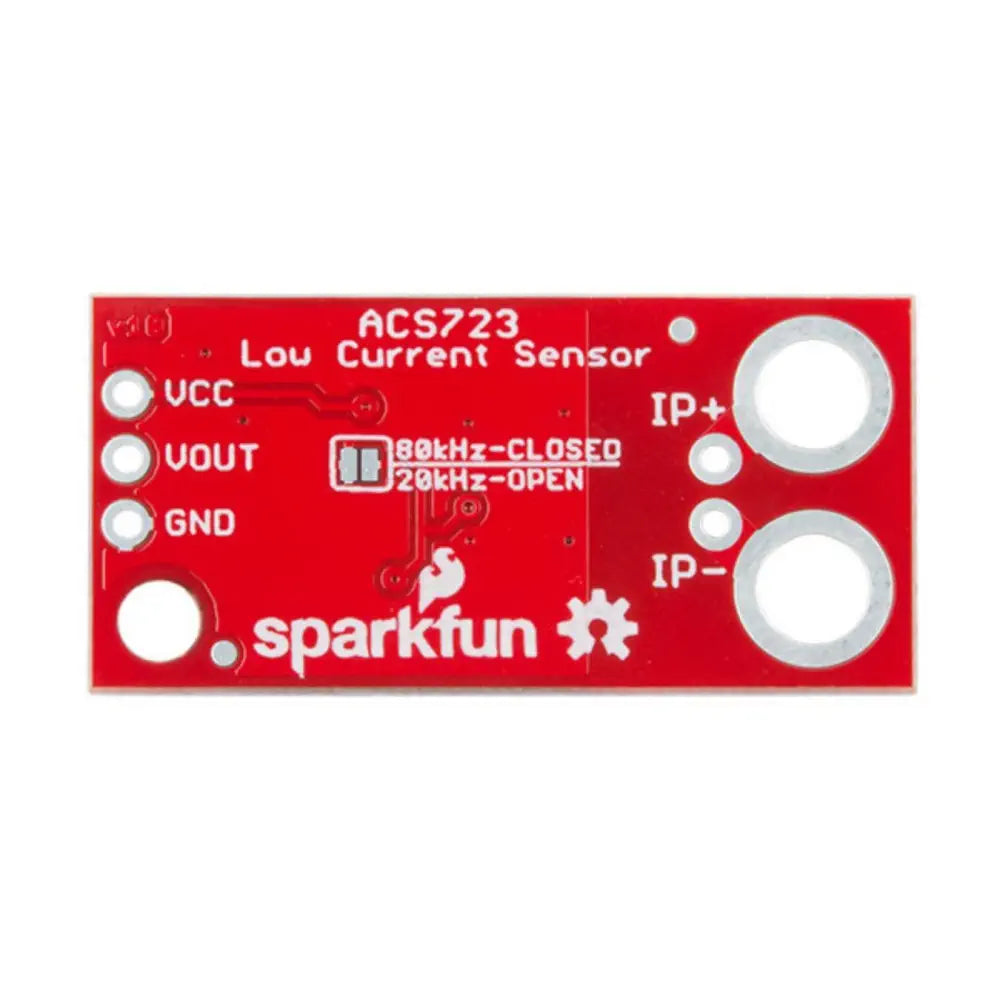

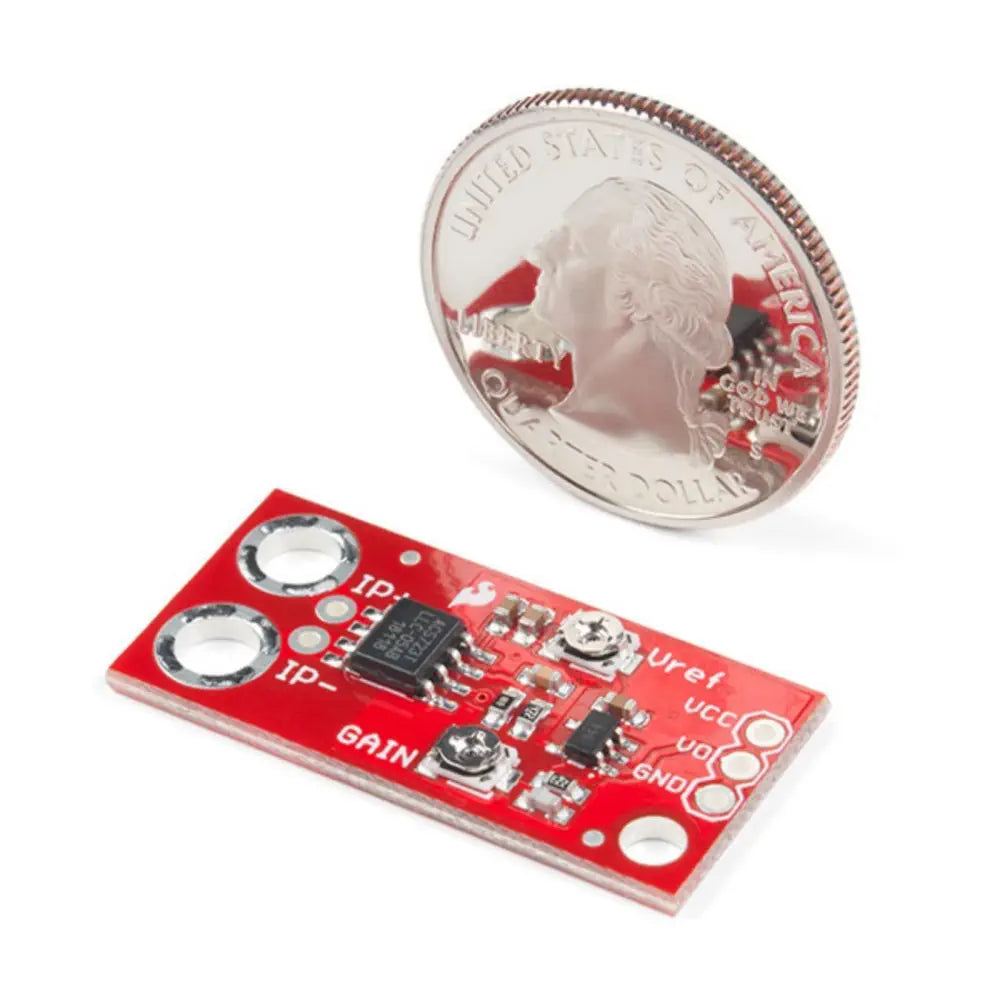

ACS723 Niedrigstromsensor Breakout

• ACS723 Niedrigstromsensor Breakout
• Bietet präzise Strommessung für AC- und DC-Signale
• Verwendet einen Hall-Effekt-Sensor
• Hat volle galvanische Trennung
• Kann bis zu 10 mA und bis zu 5 A erfassen

Der ACS723 Niedrigstromsensor Breakout verfügt über eine Niedrigstromversion des SparkFun Current Sensor Breakout, einer Karte mit hoher Genauigkeit, die den ACS723 für Anwendungen mit niedriger bis mittlerer Wechselstrom- und Gleichstrommessung verwendet. Der ACS723-Sensor verwendet einen Hall-Effekt-Sensor, um eine Spannung relativ zum Strom auszugeben, der durch die IP+ - und IP- -Pins auf der Platine fließt. Der Vorteil der Verwendung eines Hall-Effekt-Sensors besteht insbesondere darin, dass der erfasste Schaltkreis und der den Sensor lesende Schaltkreis elektrisch isoliert sind, was bedeutet, dass der erfasste Schaltkreis, obwohl Ihr Arduino mit 5 V betrieben wird, bei höheren Gleich- oder Wechselspannungen betrieben werden kann!

Dieser Niederstromsensor-Breakout kann sehr kleine Ströme bis zu 10 mA und große Ströme bis zu 5 A erfassen! Da die Ausgabe jedoch analog ist, werden Ihre verwendbaren Messwerte durch Rauschen und die Auflösung des ADC, der die Ausgabe liest, begrenzt.

Zusätzlich verfügt dieser Breakout über eine vollständige galvanische Trennung von gemessenen und gemessenen Schaltkreisen und kann (dank eines integrierten Verstärkers) seine Empfindlichkeit einstellen. Obwohl der Analogausgang auf 80 kHz einstellbar ist, wurde die Bandbreite des ACS723 Sensor Breakout Width-Filters auf 20 kHz eingestellt, um das Rauschen bei Verwendung mit hohen Verstärkungen zu reduzieren. Die volle Bandbreite von 80 kHz, die der Sensor unterstützt, kann durch Schließen des JP1-Jumpers (Bandwidth Select) auf der Rückseite der Platine wiederhergestellt werden.

Hinweis: Obwohl der Chip selbst für eine Isolationsspannung von bis zu 2,4 kV (RMS) ausgelegt ist, wurde die Platine nicht für solche Hochspannungsanwendungen entwickelt.
