1 Wire Pi Plus HAT

• 1 Wire Pi Plus HAT
• Schnittstelle mit ESD-Schutzdiode
• Ist mit anderen Raspberry Pi-Zubehörplatinen stapelbar
• Gepufferter 5-V-I2C-Anschluss für 1-Wire-Schnittstelle
• Bietet I2C-Adressauswahl über Lötjumper

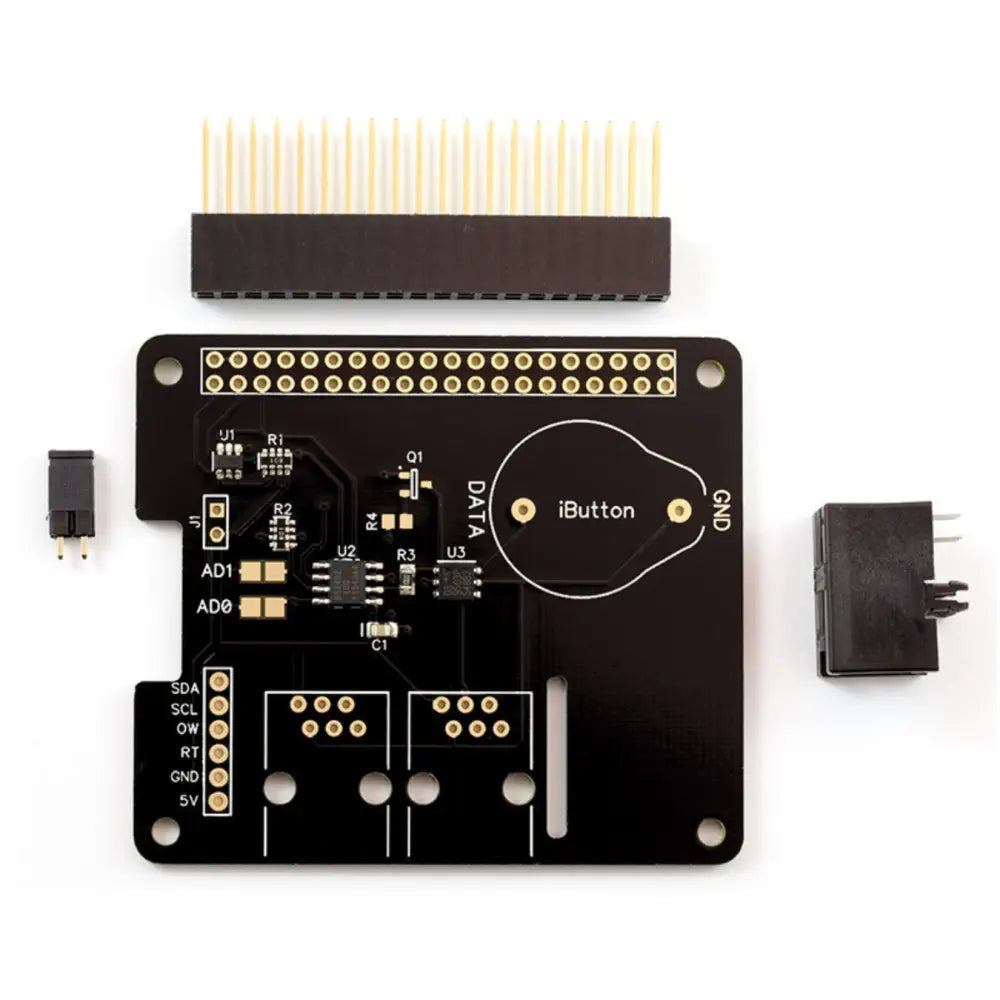

Das 1 Wire Pi Plus HAT von AB Electronics UK ist ein Kommunikationsboard, das das 1-Wire-Protokoll unterstützt und für die Verwendung auf dem Raspberry Pi entwickelt wurde. Ein 5-V-gepufferter I2C-Anschluss ist ebenfalls auf der Platine vorhanden. Der 1 Wire Pi Plus kann mit unserem Montagekit-Paket sicher an Ihrem Raspberry Pi befestigt werden.

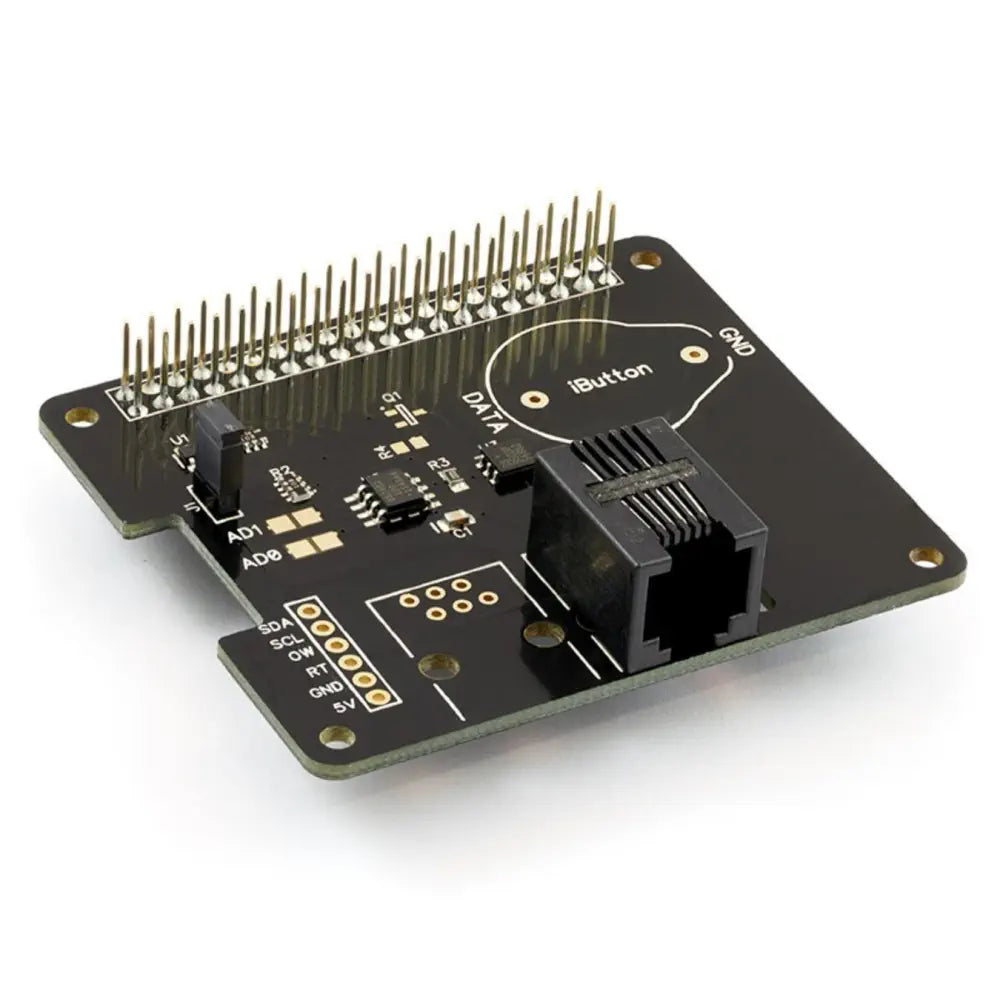

Der 1-Wire-Port des 1-Wire Pi Plus basiert auf einem DS2482-100 I2C-zu-1-Wire-Bridge-Gerät. Der DS2482-100 bietet eine bidirektionale Protokollkonvertierung zwischen dem I2C-Port des Raspberry Pi und allen angeschlossenen 1-Wire-Slave-Geräten. Eine ESD-Schutzdiode wird verwendet, um den 1 Wire Pi Plus und den Raspberry Pi vor elektrostatischen Spitzen am 1-Wire-Port zu schützen. Verbindungen zum 1-Wire-Port können über die RJ-12-Buchse oder die Lötpunkte auf der Platine hergestellt werden.

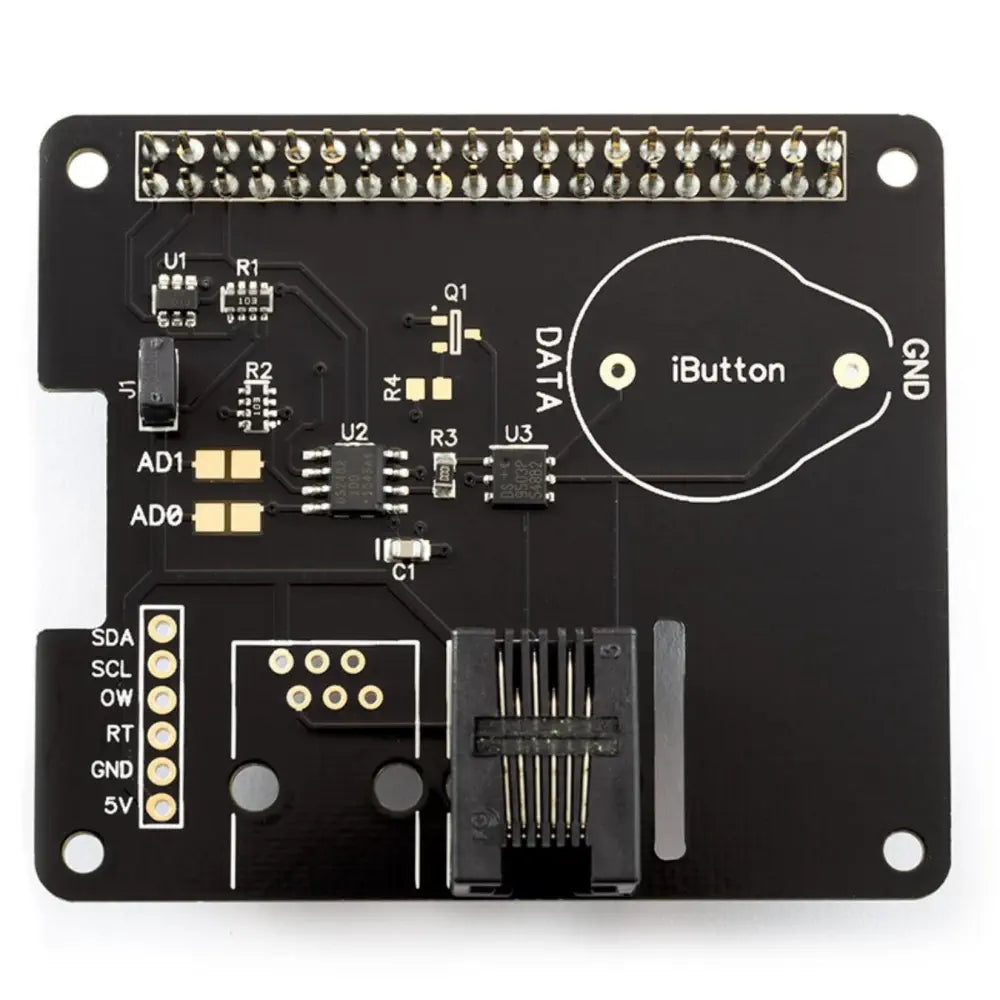

Auf der Platine ist Platz für ein 1-Wire iButton-Gerät vorgesehen. iButtons sind kleine metallverpackte Module, die für eine Vielzahl von Funktionen verwendet werden können, von Datenloggern bis hin zur Temperaturüberwachung. Weitere Informationen zu iButtons finden Sie auf der Website von Maxim Integrated. Um einen iButton auf dem 1 Wire Pi Plus zu verwenden, müssen Sie einen DS9094F PCB-Clip auf die Platine löten. Bitte beachten Sie, dass der DS9094F so positioniert werden sollte, dass er der auf der Platine markierten Ausrichtung entspricht, und dass das +-Zeichen auf dem Stecker tatsächlich mit der Erdungsseite der iButton-Geräte verbunden ist.
