Description
- Hoogspannings, hoge stroom dubbele full-bridge driver
- Twee ingangen inschakelen
- ST L298N dubbele brug met volledige brug
- Voeding driver: + 5V tot + 46V

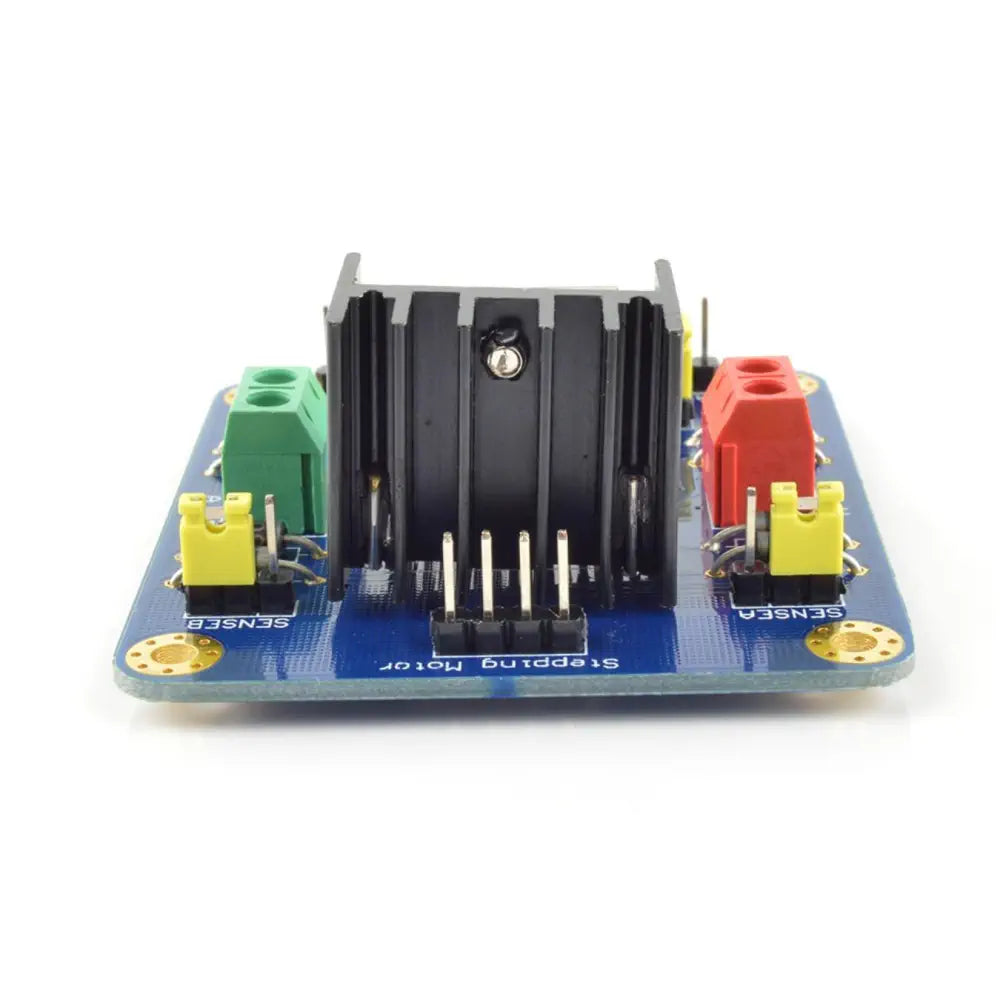

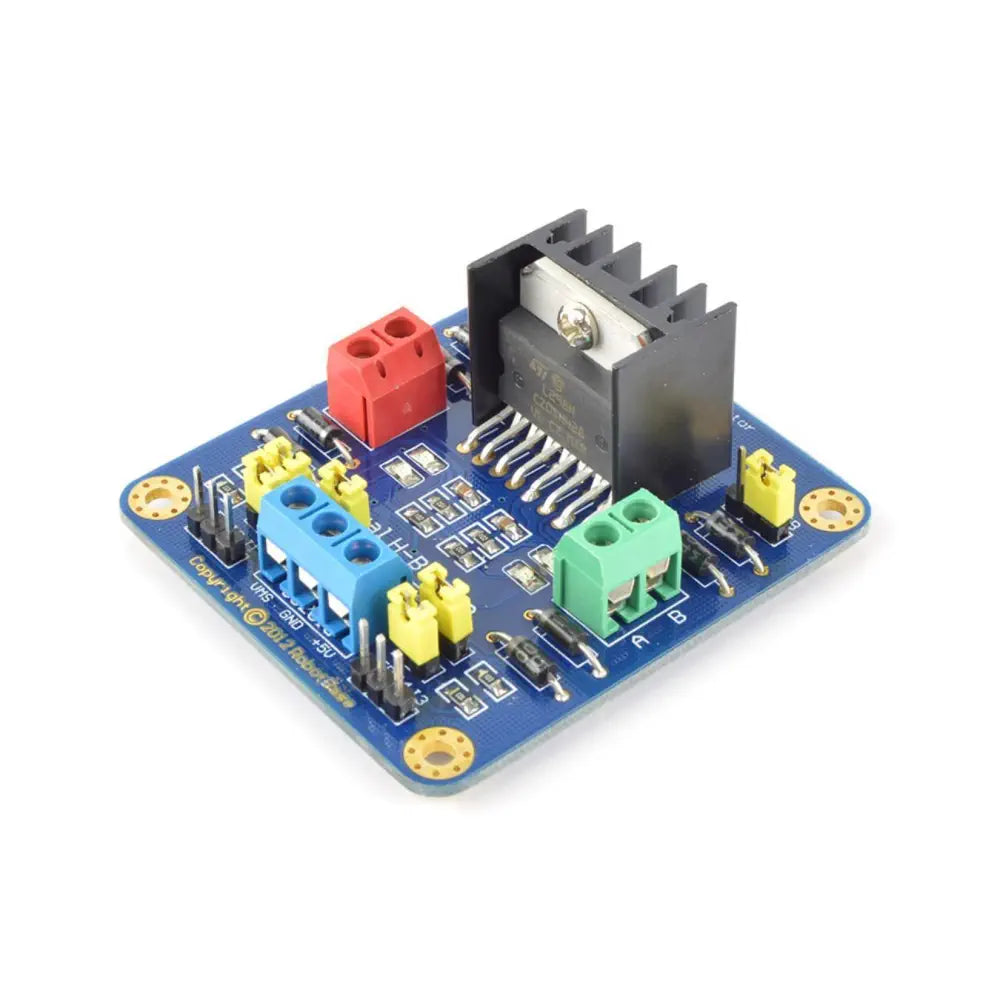

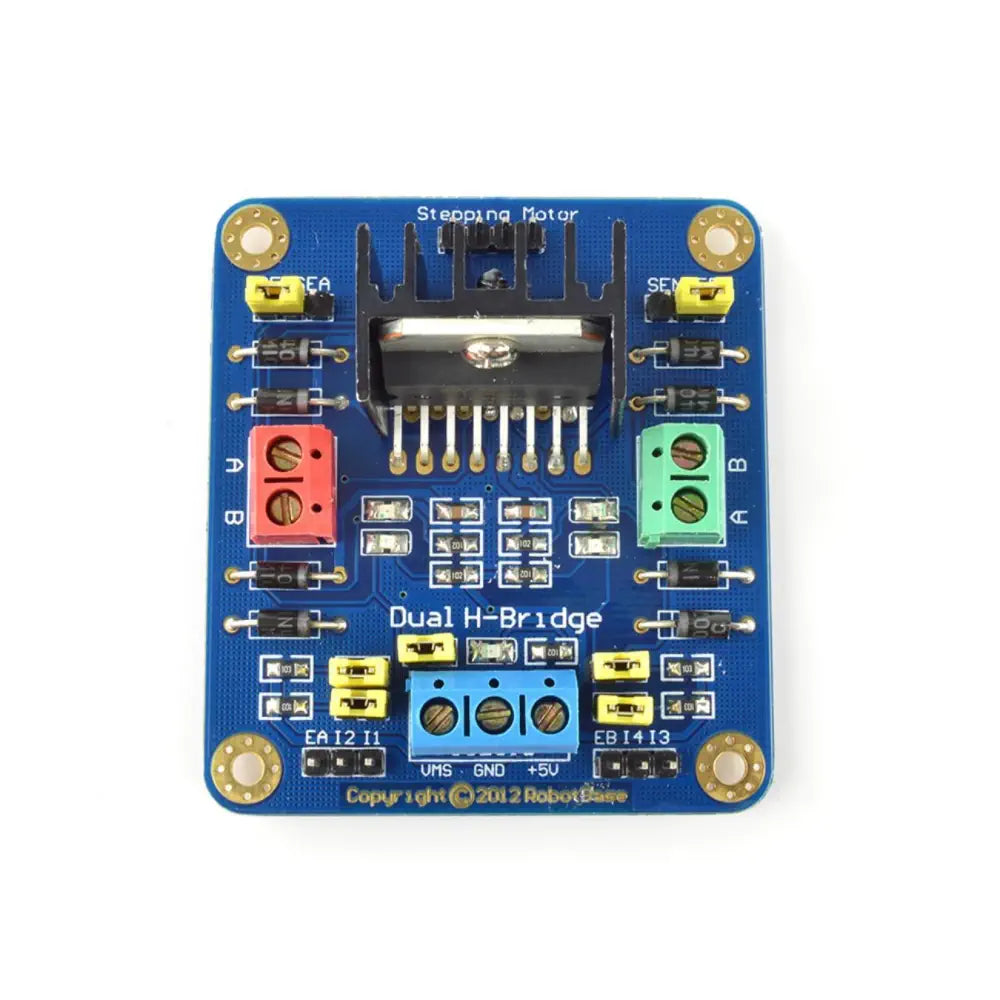

De SeeedStudio L298 motorstuurprogramma met dubbele H-brug maakt gebruik van ST L298N dubbele full-bridge driver, een geïntegreerd monolithisch circuit in 15-leads Multiwatt- en PowerSO20-pakketten. Het is een dubbele full-bridge-driver met hoge spanning en hoge stroom die is ontworpen om standaard TTL-logische niveaus te accepteren en inductieve belastingen aan te drijven, zoals relais, solenoïdes, DC- en stappenmotoren. Er zijn twee enable-ingangen aanwezig om het apparaat onafhankelijk van de ingangssignalen in of uit te schakelen. De emitters van de onderste transistors van elke brug zijn met elkaar verbonden en de overeenkomstige externe terminal kan worden gebruikt voor de aansluiting van een externe sensorweerstand. Er is een extra voedingsingang aanwezig zodat de logica op een lagere spanning werkt.
Kenmerken:
- Lichtgewicht, kleine afmeting
- Super drivercapaciteit
- FWD-bescherming
- Zware belasting koellichaam
- 2 huidige sondepoort
- Voedingskeuzeschakelaar
- 4 pull-up weerstandsschakelaar
- 2 gelijkstroommotoren met gelijkstroomsgewijze motor met motor en 4 spoelen
- Indicatie LED motorrichting
- 4 standaard montage gaten
Toepassingen:
- MCU-bestuurd voertuig
- Wielrobot
- Afmeting: 60 mm x 54 mm
- Gewicht van de chauffeur: 48 g
PDF-bestand
- Driver: L298
- Stroomvoorziening van de driver: + 5V tot + 46V
- Driver Io: 2A
- Logische vermogensoutput Vss: +5 tot +7V (interne voeding + 5V)
- Logische stroom: 0 tot 36 mA
- Besturingsniveau: Laag -0.3V tot 1.5V, hoog: 2.3V tot Vss
- Schakel signaalniveau in: Laag -0.3V tot 1.5V, hoog: 2.3V tot Vss
- Max. Vermogen: 25W (temperatuur 75 cesus)
- Werktemperatuur: -25 ° C tot + 130 ° C
- Afmeting: 60 mm x 54 mm
- Gewicht van de chauffeur: 48 g
- Andere uitbreidingen: stroomtang, besturingsrichtingaanwijzer, pull-up resistoerschakelaar, logische gedeelte voeding
