Descripción
- Pololu ACS724 sensor de corriente bidireccional placa portadora (±30 A)
- Mide con precisión ±30A
- Ruta de baja resistencia
- Aísla hasta 2.4kV RMS
- Alto ancho de banda de 120kHz
- Opera de -40 a 150 °C

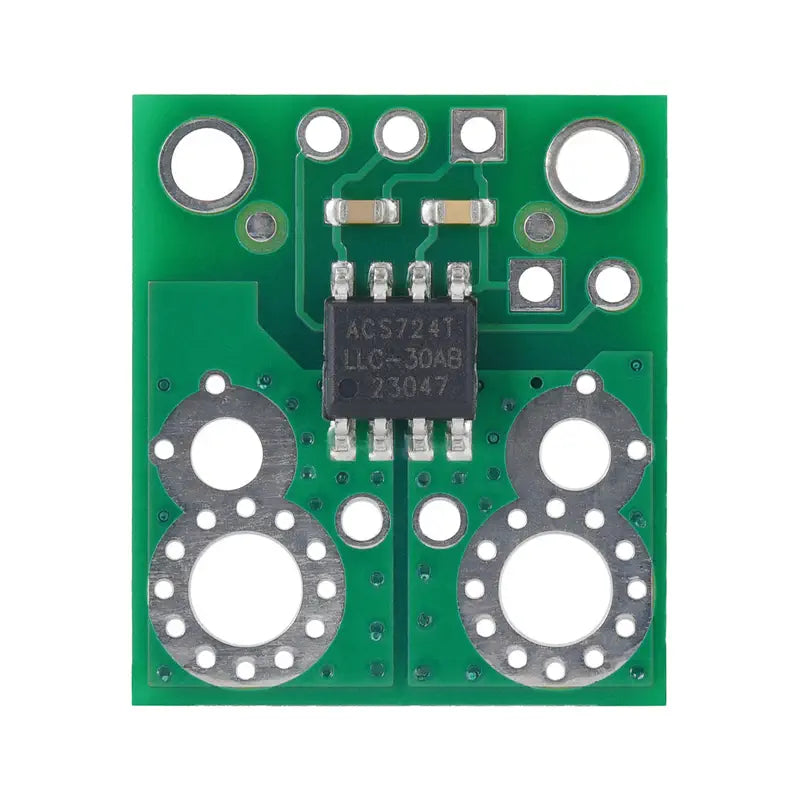

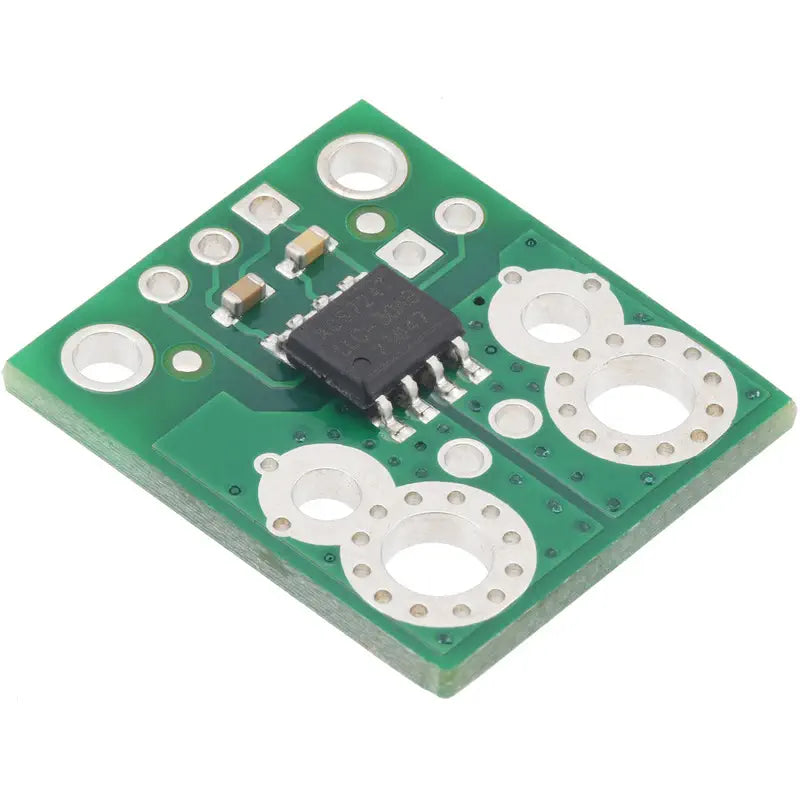

El Pololu ACS724 sensor de corriente bidireccional placa portadora (±30 A) es un dispositivo sofisticado diseñado para medir con precisión el flujo de corriente bidireccional hasta ±30A. Cuenta con el sensor de corriente lineal basado en el efecto Hall ACS724LLCTR-30AB de Allegro, conocido por su ruta de corriente de baja resistencia y su capacidad para proporcionar aislamiento eléctrico hasta 2.4 kV RMS. El sensor emite un voltaje analógico proporcional centrado en 2.5 V, con una sensibilidad de 66 mV/A y un margen de error típico de ±0.8%. Está optimizado para operar dentro de un rango de voltaje de 4.5 V a 5 V, lo que lo hace adecuado para su integración en sistemas de 5 V.
El diseño del sensor incorpora detección de Hall diferencial para rechazar campos de modo común, asegurando que los campos magnéticos externos no comprometan la precisión de las mediciones. La resistencia interna de la ruta conductiva es típicamente baja, y la placa de circuito impreso está construida con cobre de 2 oz para minimizar la pérdida de energía. El diseño del sensor de efecto Hall permite el aislamiento eléctrico de la ruta de corriente de la electrónica del sensor, lo cual es beneficioso para aplicaciones que requieren dicho aislamiento. El sensor cuenta con un alto ancho de banda de 120 kHz, lo que facilita tiempos de respuesta rápidos en aplicaciones de control. Además, incluye un pin FILTER opcional para limitar el ancho de banda, que puede mejorar la reducción de ruido y mejorar la resolución a frecuencias más bajas. El sensor también cuenta con circuitos de compensación de temperatura digital integrados, que mantienen una precisión cercana al lazo cerrado a temperatura en un sensor de lazo abierto. Está construido para resistir temperaturas de operación de grado automotriz que van de -40 a 150 °C.
El sensor ACS724LLCTR-30AB está diseñado para operar a 5 V y está adaptado para una corriente de entrada bidireccional de -30 A a +30 A. El voltaje de salida varía de acuerdo con la corriente de entrada, aumentando con la corriente positiva y disminuyendo con la corriente negativa. El sensor se entrega completamente ensamblado con todos los componentes de montaje superficial, y se proporciona una tira de pines de conector para soldar opcionalmente.

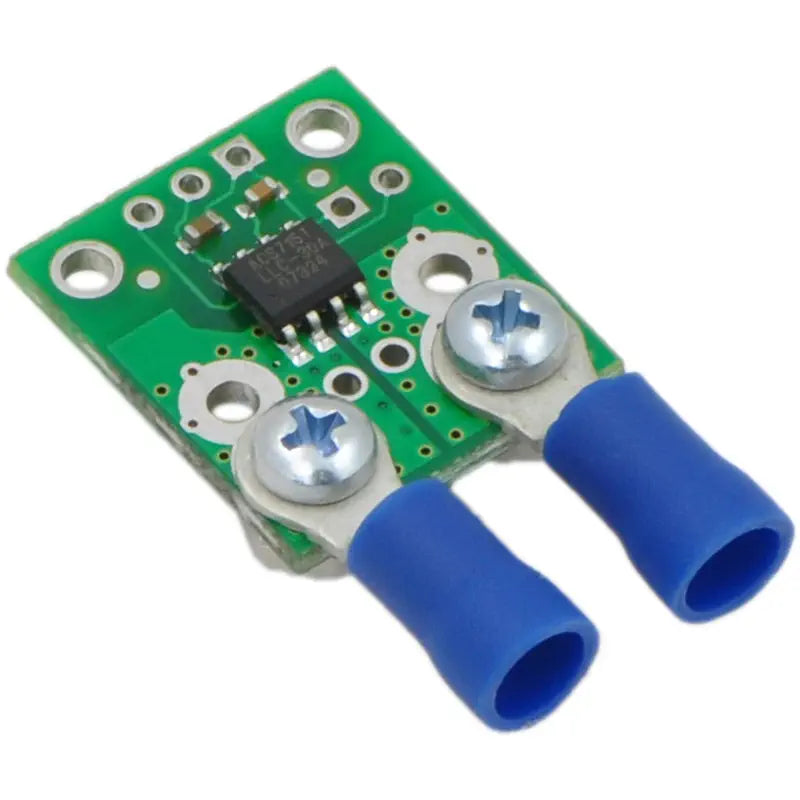

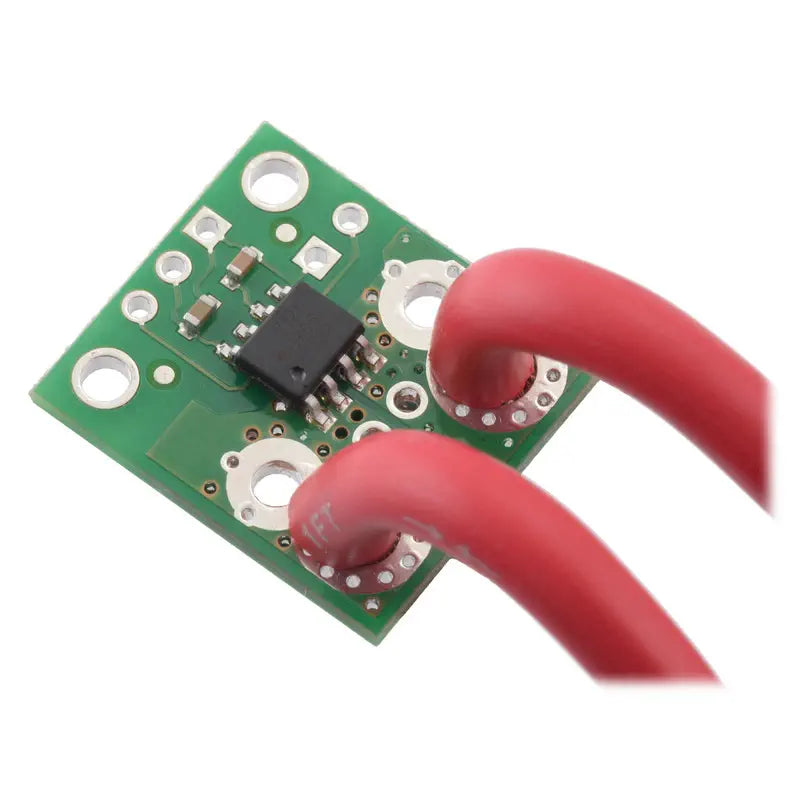

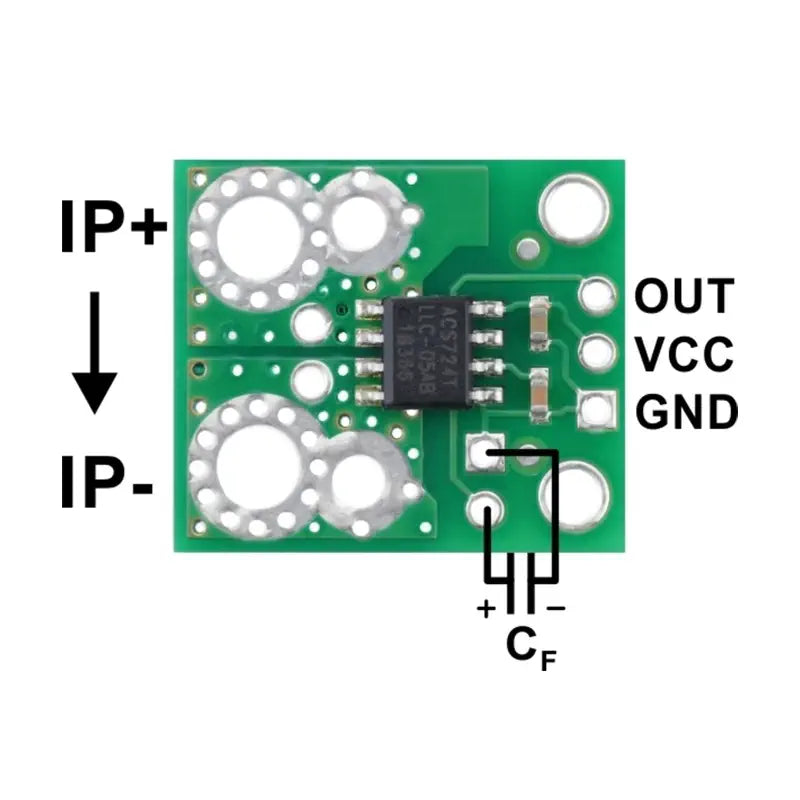

Para utilizar el sensor, se requieren cinco conexiones: corriente de entrada, alimentación lógica y salida del sensor. El voltaje de alimentación debe conectarse a través de las almohadillas designadas, y el sensor emitirá un voltaje analógico linealmente proporcional a la corriente de entrada. El pin FILTER puede ajustarse añadiendo un condensador a tierra, lo que permite personalizar el ancho de banda de la placa. La placa puede integrarse en la ruta de corriente de varias formas, dependiendo de los requisitos de corriente de la aplicación, con opciones para soldar pines de conector, y cables, o utilizando conectores de terminal de anillo sin soldadura.
Advertencia: Este producto está destinado para su uso por debajo de 30 V. Trabajar con voltajes más altos puede ser extremadamente peligroso y sólo debe ser intentado por personas calificadas con el equipo y la protección adecuada.

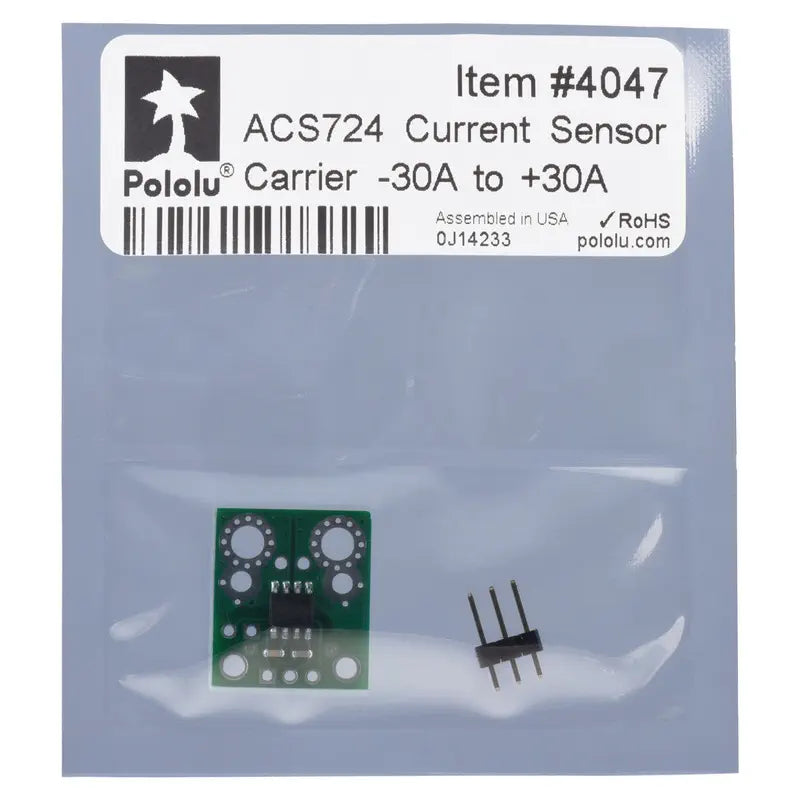

- 1x Pololu ACS724 sensor de corriente bidireccional placa portadora (±30 A)

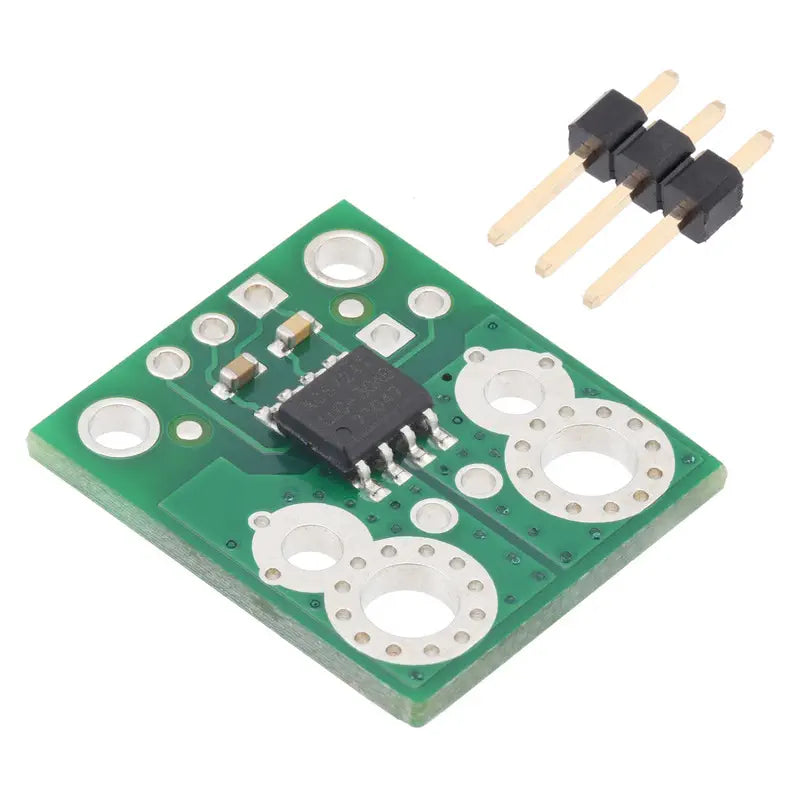

Esta placa se envía ensamblada con todos los componentes de montaje superficial. Se incluye una tira de 3x1 de pines de conector de 0.1" pero no está soldada.
- 0.7 x 0.8 pulgada
- Sentido de la corriente: 0.066 V/A1
- Voltaje lógico mínimo: 4.5 V
- Voltaje lógico máximo: 5.5 V
- Corriente de suministro: 14 mA2
- Versión: -30A a +30 A (bidireccional 30A)
- Sensibilidad: 66 mV/A para Vcc = 5V
- Sensor de corriente: Allegro ACS724LLCTR-30AB
- La detección de Hall diferencial rechaza los campos de modo común
- La resistencia interna de la ruta conductiva es típicamente 1.2 mΩ
- Aislamiento eléctrico hasta 2.4 kV RMS
- Alto ancho de banda de 120 kHz
- Pin FILTER opcional para limitar el ancho de banda
- Circuitos de compensación de temperatura digital integrados
- Rango de temperatura de operación de grado automotriz de -40 a 150 °C
- Peso: 1.1 g
