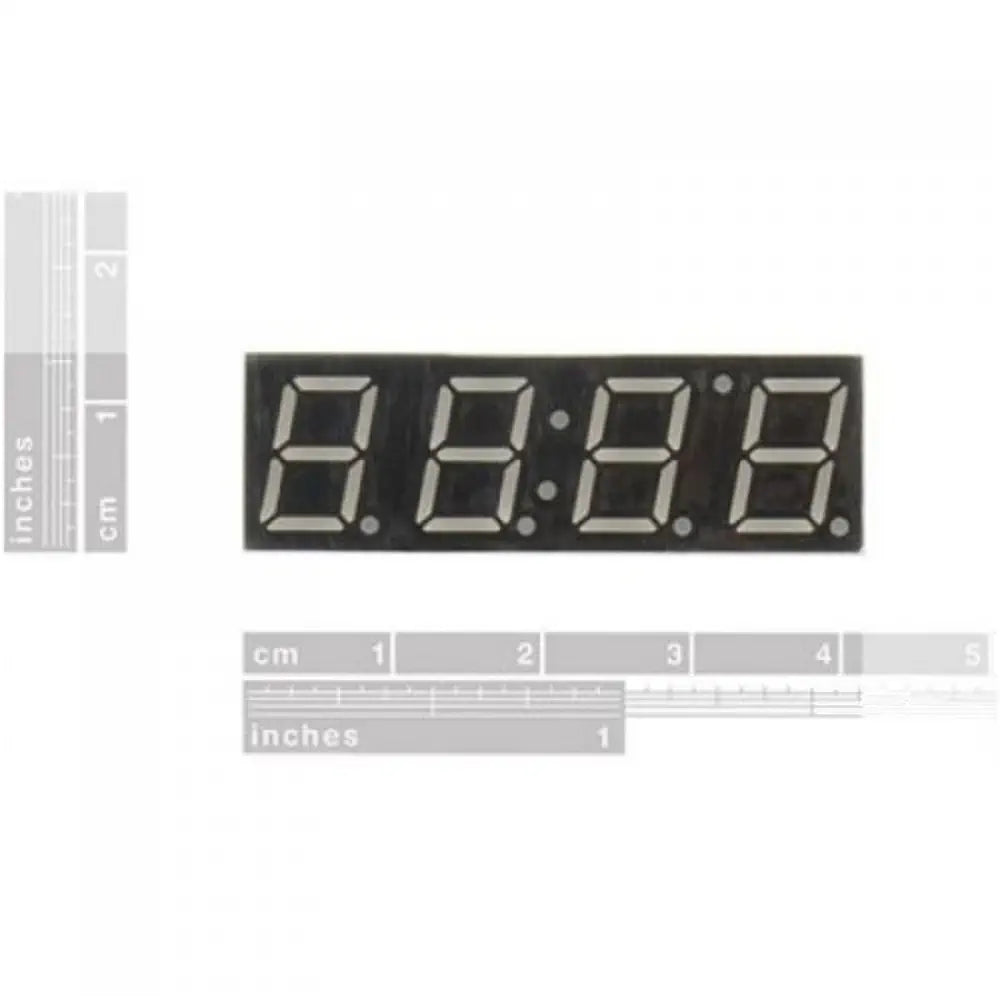

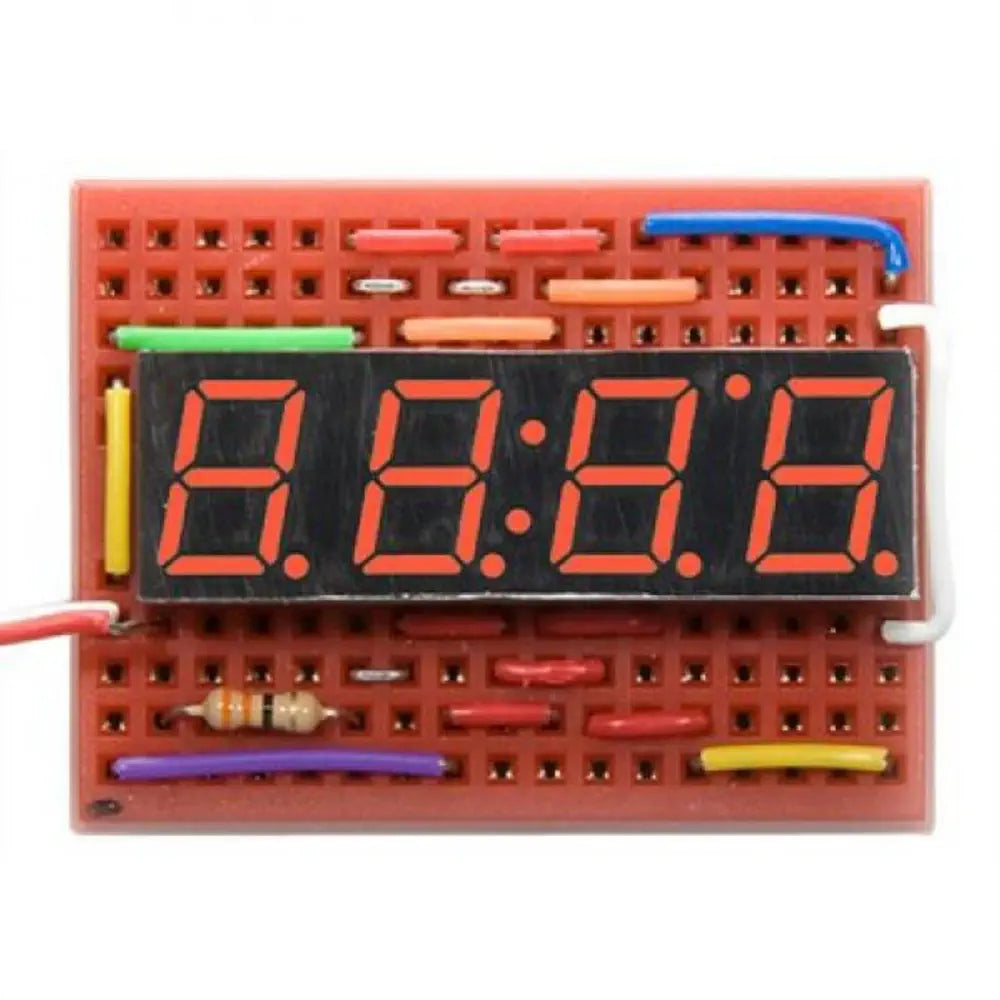

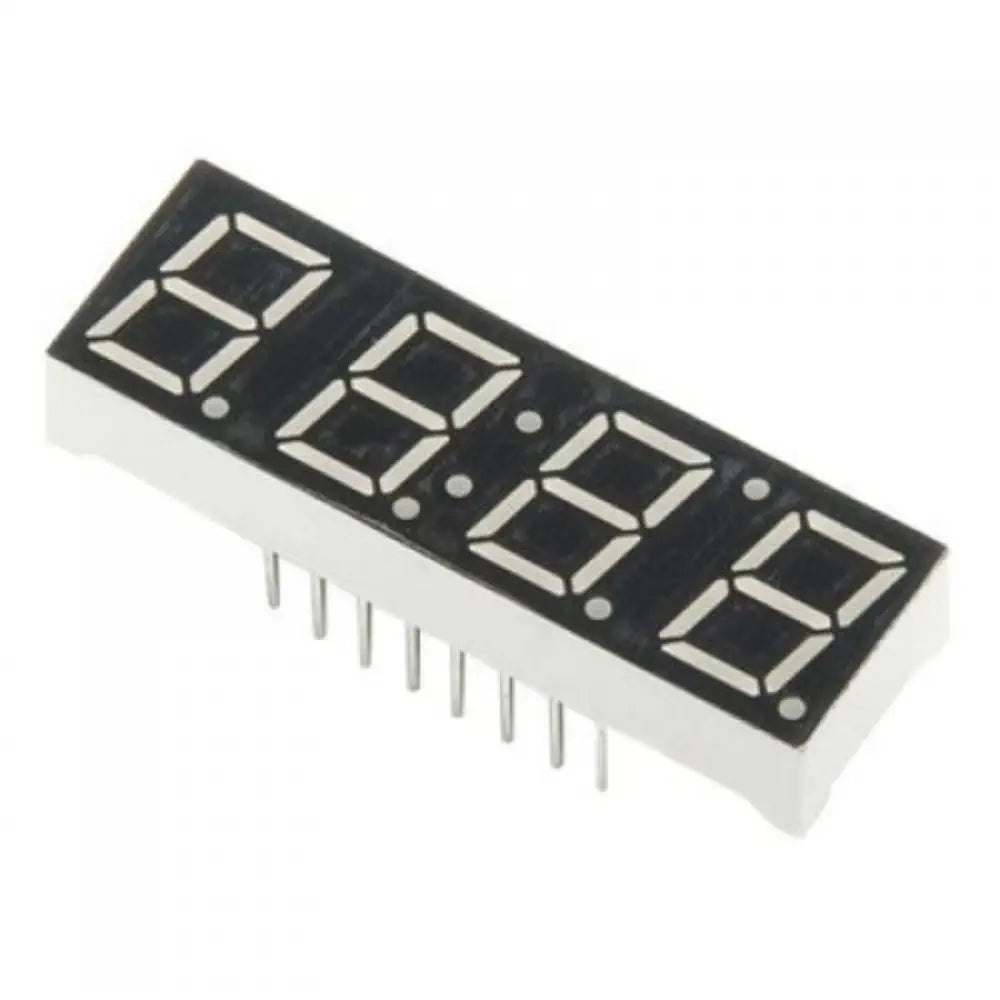

La Pantalla 7 Segmentos de 4 Dígitos (Rojo) es una pantalla básica de color rojo. Tiene un ánodo común. Las funciones de visualización son un punto decimal por dígito y un apóstrofo y puntos de dos puntos controlables individualmente. Este LED tiene un voltaje directo de 2.1VDC y una corriente directa máxima de 20mA. La interfaz de hardware es dieciséis (dos filas de ocho) pines de orificio pasante. Esta pantalla SFE de 4 dígitos y 7 segmentos también está disponible en verde , azul y amarillo .

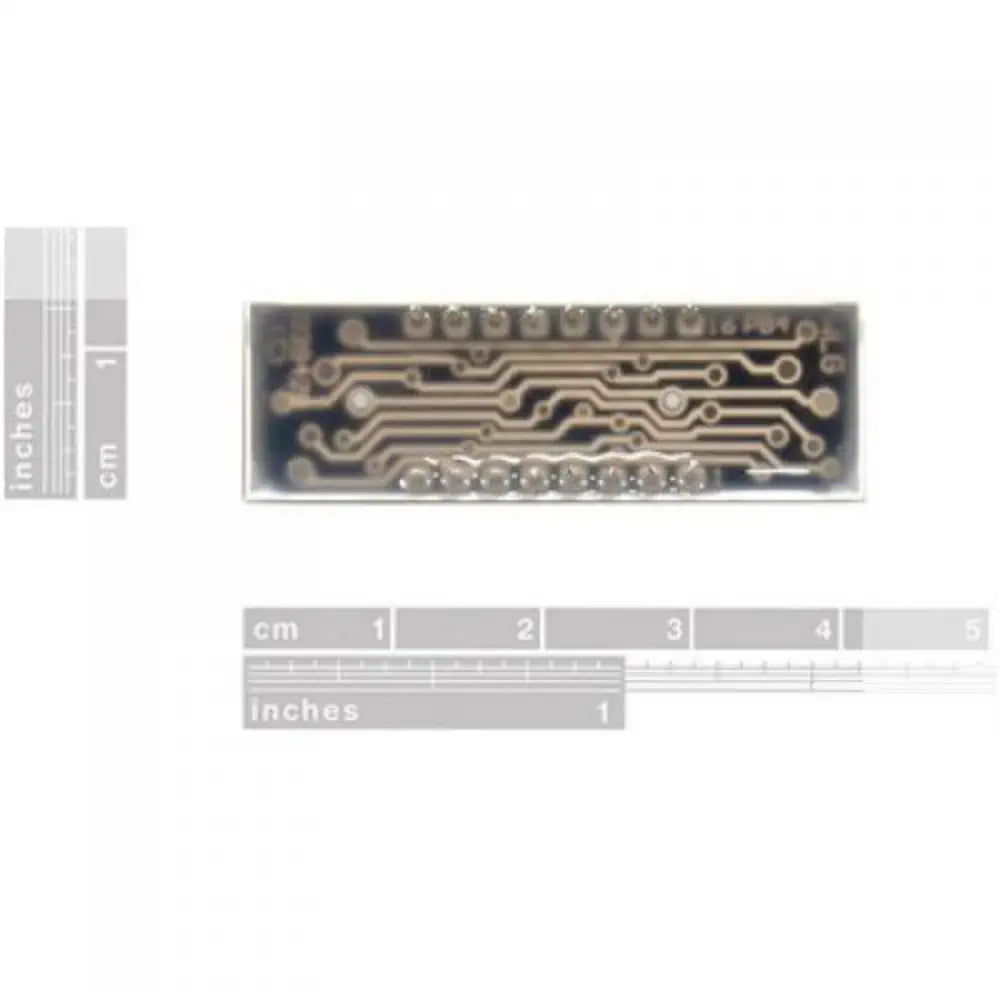

Nota: La Disposición de Pines en la hoja de datos es incorrecto. Este es el pin-out correcto:
1: Dígito 1 - 16: B 2: Dígito 2 - 15: G 3: D - 14: A 4: Coma Ánodo - 13: C 5: E - 12: Coma Cátodo 6: Dígito 3 - 11: F 7: Punto Decimal - 10: Apóstrofe Ánodo 8: Dígito 4 - 9: Apóstrofe Cátodo
