Descripción
- Sequent Microsystems 16-Relés Placa Apilable de 8 Capas HAT
- Compatible con todas las versiones de Raspberry Pi
- Funciona con una fuente de alimentación de 5V con bajo consumo de energía
- Permite la apilación de hasta ocho tarjetas de 16 relés
- Cuenta con un botón de encendido momentáneo para un fácil apagado
- Puede ser instalado paralelo o perpendicular en un riel DIN

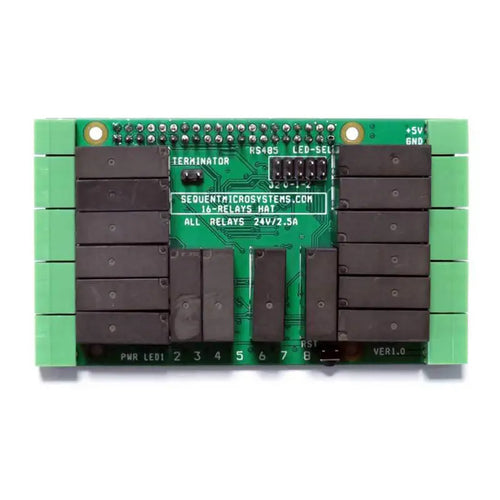

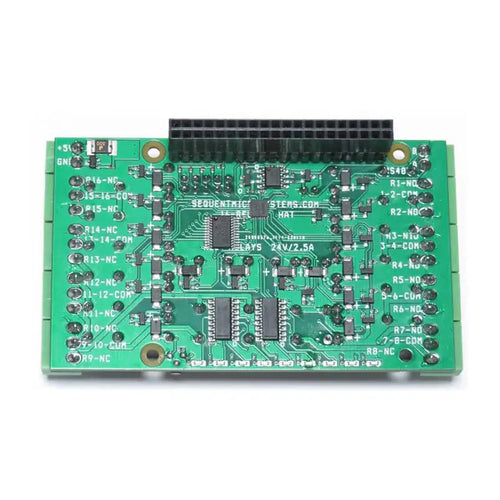

La HAT Apilable de 8 Capas c/ 16 Relés 2A/24V para Raspberry Pi de Sequent Microsystems es una tarjeta versátil que es compatible con todas las versiones de Raspberry Pi, desde Zero hasta 4. Esta tarjeta comparte el bus I2C en todas las tarjetas apiladas, utilizando solo dos de los pines GPIO de Raspberry Pi para gestionar todas las ocho tarjetas. Esta característica única deja los 24 GPIOs restantes disponibles para la comodidad del usuario.
La tarjeta de 16 relés funciona con una fuente de alimentación de 5V, que puede provenir de la Raspberry Pi o de su propio conector enchufable de 2 pines. Las bobinas de los relés también son alimentadas por los 5V. La tarjeta tiene un consumo de energía de 10 mA con todos los relés apagados, y cada relé requiere aproximadamente 80 mA para encenderse. Si se suministra energía al conector de la placa, no es necesario una fuente de alimentación adicional para la Raspberry Pi.

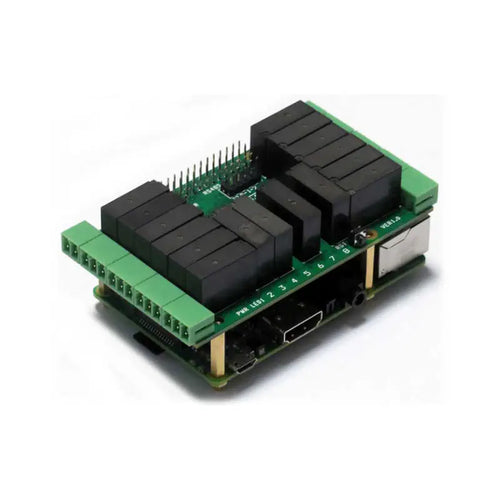

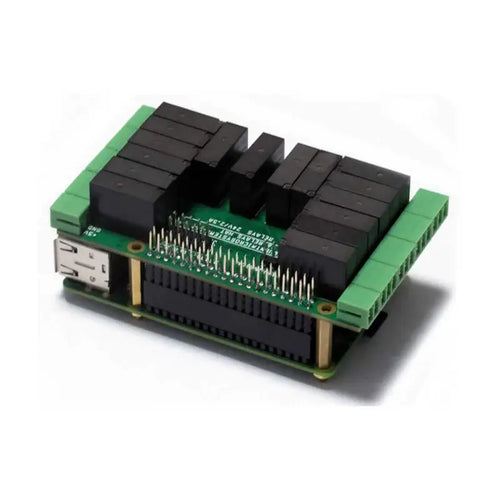

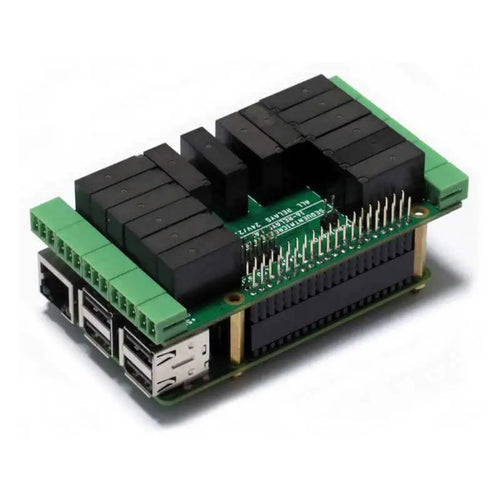

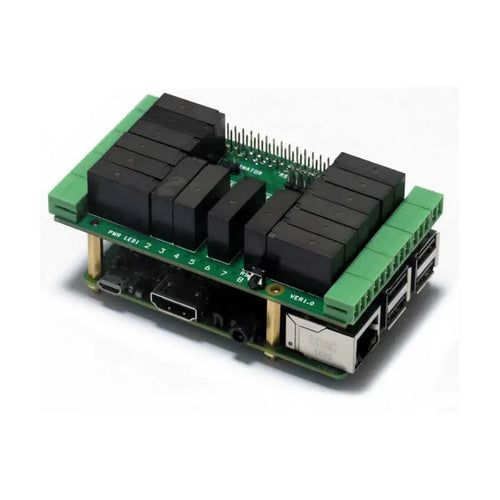

La tarjeta permite apilar hasta ocho tarjetas de 16 relés en la Raspberry Pi. Cada tarjeta es identificada por jumpers que el usuario instala para indicar el nivel en la pila. Estas tarjetas pueden ser instaladas en cualquier orden, con un jumper de tres posiciones seleccionando el nivel de la pila.
La placa está protegida contra una inversión accidental de la fuente de alimentación con un MOSFET de 5,8 A, 39 mOhm, que interrumpe la línea de tierra si se aplica energía inversa.
La tarjeta también cuenta con un botón de presión momentáneo instalado en el borde de la placa, proporcionando una forma conveniente de apagar la Raspberry Pi. Este botón está conectado al pin 37 (GPIO 26), y se necesita escribir un script que monitoree este pin. Si el botón se presiona durante más del tiempo deseado, emite el comando de apagado.
La Tarjeta de 16 Relés puede ser instalada paralelamente en un riel DIN utilizando el Kit de Riel DIN Tipo 1, o perpendicularmente utilizando el Kit de Riel DIN Tipo 2.
Nota Importante: Apagar la Raspberry Pi al cortar la energía puede resultar en la falla de la tarjeta SD. Para prevenir esto, se necesita usar un comando de apagado antes de cortar la energía. Esto requiere un monitor, teclado y ratón conectados a la Pi.
- 1x 16-Relés Add-on HAT para Raspberry Pi
- 4x Espaciadores de latón macho-hembra M2,5x18mm
- 4x Tornillo de Latón M2,5x5mm
- 4x Tuerca de Latón M2,5
- 2x Jumper de Nivel de Apilamiento
- Hardware de Montaje
- Conectores Enchufables
- Fuente de Alimentación: Conector enchufable 5V/8A con protección de polaridad inversa
- Fusible rearmable en placa: 3 A
- Relés: Contactos Normalmente Abiertos (NO), 2,5A / 24 VAC / DC
- Resistencia eléctrica: Mínimo 10^5 ciclos a 1.800 operaciones por hora, carga completa
- Resistencia mecánica: Mínimo 10^7 ciclos a 18.000 operaciones por hora, sin carga
- Perfecto complemento para su proyecto cuando necesita controlar un gran número de cargas
- Apilable hasta 8 capas, esta tarjeta puede agregar hasta 128 relés a cada Raspberry Pi en un formato compacto
- Los conectores enchufables hacen que la tarjeta de 16 relés sea fácil de usar cuando se apilan varias tarjetas
- Los relés tienen contactos N.O. y pueden conmutar 24V / 2A AC / DC
- Los LEDs bicolor están convenientemente agrupados en un lado de la placa para indicar cuando los relés están encendidos o apagados
- Un LED de alimentación muestra cuando se aplica la energía
- Un interruptor de reinicio permite apagar la Raspberry Pi sin necesidad de un teclado y monitor
