DFRobot Convertidor Elevador DC-DC Ajustable de 20W con Pantalla Digital
Salida ajustable: 5V–35V desde una entrada de 3V–32V
Hasta un 94% de eficiencia de conversión
Voltímetro digital en la placa con modo de auto-calibración
Protección contra sobrecalentamiento y protección contra cortocircuitos
Opciones de conexión dual: terminal de tornillo + pad de soldadura
El DFRobot Convertidor Elevador DC-DC Ajustable de 20W (DFR0123) es un módulo de potencia elevador compacto construido alrededor de un CI elevador profesional. Acepta una amplia entrada de 3–32V y entrega una salida regulada con precisión de 5–35V con una precisión de hasta ±0,05V, lo que lo hace ideal para alimentar cargas de mayor voltaje desde baterías, fuentes automotrices o fuentes de banco de baja tensión. La frecuencia de conmutación de 400 kHz mantiene el diseño eficiente en todo el rango, alcanzando un pico del 94% de eficiencia de conversión.
El módulo incluye un voltímetro de pantalla digital integrado que muestra tanto el voltaje de entrada como el de salida, completo con una rutina de auto-calibración de un solo botón para lecturas precisas en todo el rango de voltaje. Los bloques terminales significan que no se requiere un soldador para la mayoría de las configuraciones, mientras que los pads de soldadura permanecen disponibles para instalaciones permanentes. La protección incorporada contra sobrecalentamiento y cortocircuitos protege tanto el módulo como la carga conectada durante operaciones prolongadas o de alta demanda.
1x DFRobot Convertidor Elevador DC-DC Ajustable de 20W con Pantalla Digital

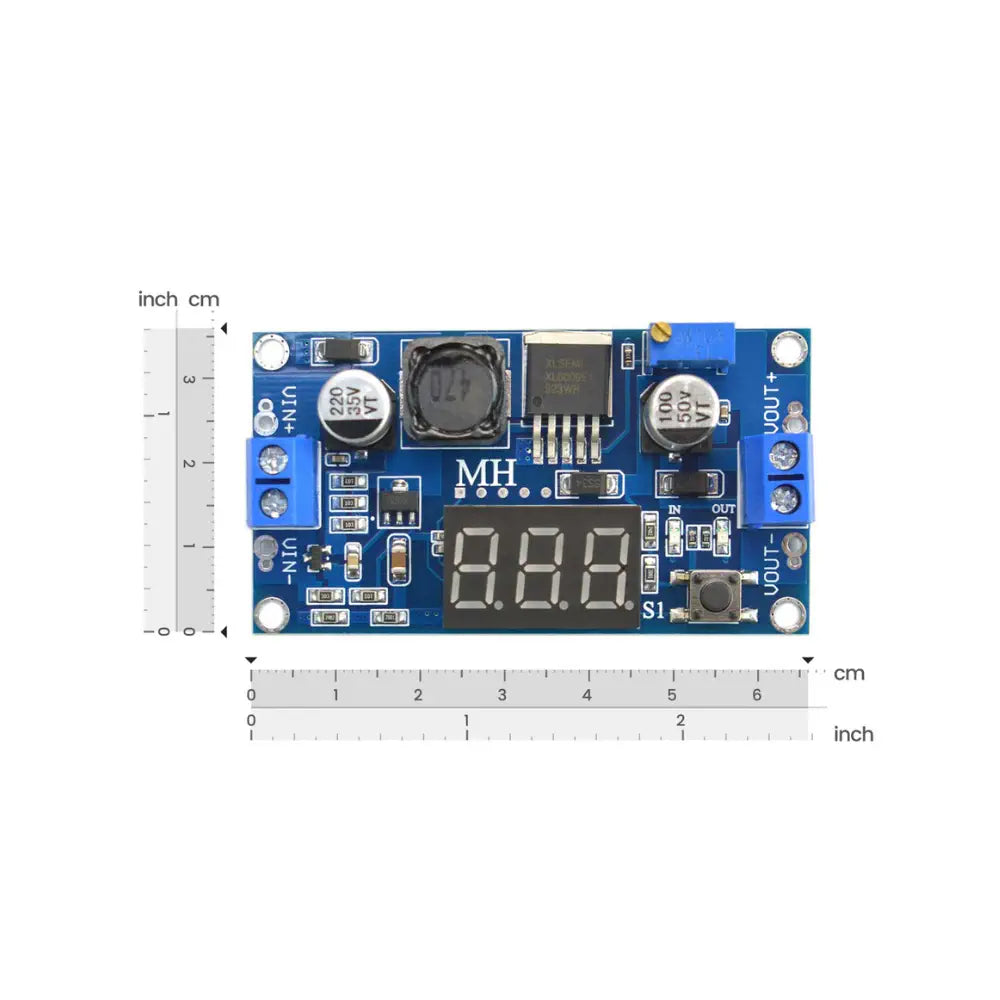

60 mm × 37 mm (PCB footprint)
Voltaje de Entrada: 3 V – 32 V (mejor: 5 V – 32 V)
Voltaje de Salida: 5 V – 35 V (ajustable ±0,05 V)
Frecuencia de Conmutación: 400 kHz
Rectificación: No sincrónica
Corriente de Entrada (pico): 4 A
Potencia Máxima de Salida: 20 W (≤15 W recomendado)
Excellent stability, and darn cheap, but may not be suitable for low-power applications.
I just measured the quiescent power consumption of the board, without any load, and it gobbles up 48 mA just sitting there, powered from a 5V smooth supply. This, I figure, would be power loss that would be in addition to the 10 percent total power loss reported as "%90 effeciency", which would be an additional tax on each amp that crosses the board of 100mA. So if your demand is 1 amp, it will probably ask for around 150 mA to operate, which is considerable in some applications. The board has operated very smoothly, and is incredibly cheap. But, for battery powered applications, or solar-powered applications, it is a hard decision to make whether to include it or not. It has worked perfectly to drive NPN MOSFET gates on the high side of a 12V DC motor H-Bridge (all NPN MOSFETs), which makes for cheap and effecient high-side switches, compared with PNP MOSFET, which have higher on-resistances. I think the lower on-resistance of a well-saturated NPN MOSFET gate is well worth the 48mA power-tax of this boost, especially if you're driving dozens of MOSFETS for high-current-draw, from that smooth 18V from this boost. But, for example, if you're just driving one single motor, this board's 48mA might be more than the power savings achieved by low RDS-on. Still, this is a solid board, and DFRobot's buck, also sold here, is amazing.
O
Otto
solid board
This is a solid board,
O
Otto
conseil solide
Ceci est un conseil solide,
P
ProTracktor
Excellente stabilité et sacrément bon marché, mais peut ne pas convenir aux applications de faibl...
Je viens de mesurer la consommation d'énergie au repos de la carte, sans aucune charge, et elle engloutit 48 mA, restée assise là, alimentée par une alimentation douce de 5V. Je suppose que cela constituerait une perte de puissance qui viendrait s’ajouter à la perte de puissance totale de 10% signalée comme "% 90% d'efficacité", ce qui constituerait une taxe supplémentaire sur chaque amplificateur dépassant le seuil de 100 mA. Donc, si votre demande est de 1 ampère, il faudra probablement environ 150 mA pour fonctionner, ce qui est considérable dans certaines applications. Le conseil a très bien fonctionné et est incroyablement bon marché. Toutefois, pour les applications alimentées par batterie ou à énergie solaire, il est difficile de décider de l'inclure ou non. Il a parfaitement fonctionné pour piloter les grilles NPF MOSFET sur le côté haut d'un pont en H à pont de 12 V CC (tous les MOSFET NPN), ce qui permet d'obtenir des commutateurs haut-côté économiques et efficaces, comparés aux PNP MOSFET, qui offrent des résistances plus élevées. Je pense que la résistance à la surchauffe plus faible d'un portail MOSFET NPN bien saturé vaut bien la taxe de puissance de 48 mA de ce boost, en particulier si vous conduisez des dizaines de MOSFETS à forte consommation de courant, à partir de ce 18V lisse de ce boost . Mais, par exemple, si vous ne conduisez qu’un seul moteur, les 48 mA de cette carte peuvent représenter plus que les économies d’énergie réalisées grâce au faible RDS-on. Pourtant, il s’agit d’une planche solide, et l’argent de DFRobot, également vendu ici, est incroyable.
