Waveshare OpenH743I-C STM32H7 Planche de développement Package B
Facilite le développement avec les microcontrôleurs STM32
Prend en charge une extension étendue via diverses interfaces
Comprend un écran tactile LCD de 7 pouces et plusieurs planches périphériques
Alimenté par STM32H743IIT6 avec un cœur Cortex-M7 à 480MHz
Permet un débogage avancé via les interfaces JTAG/SWD

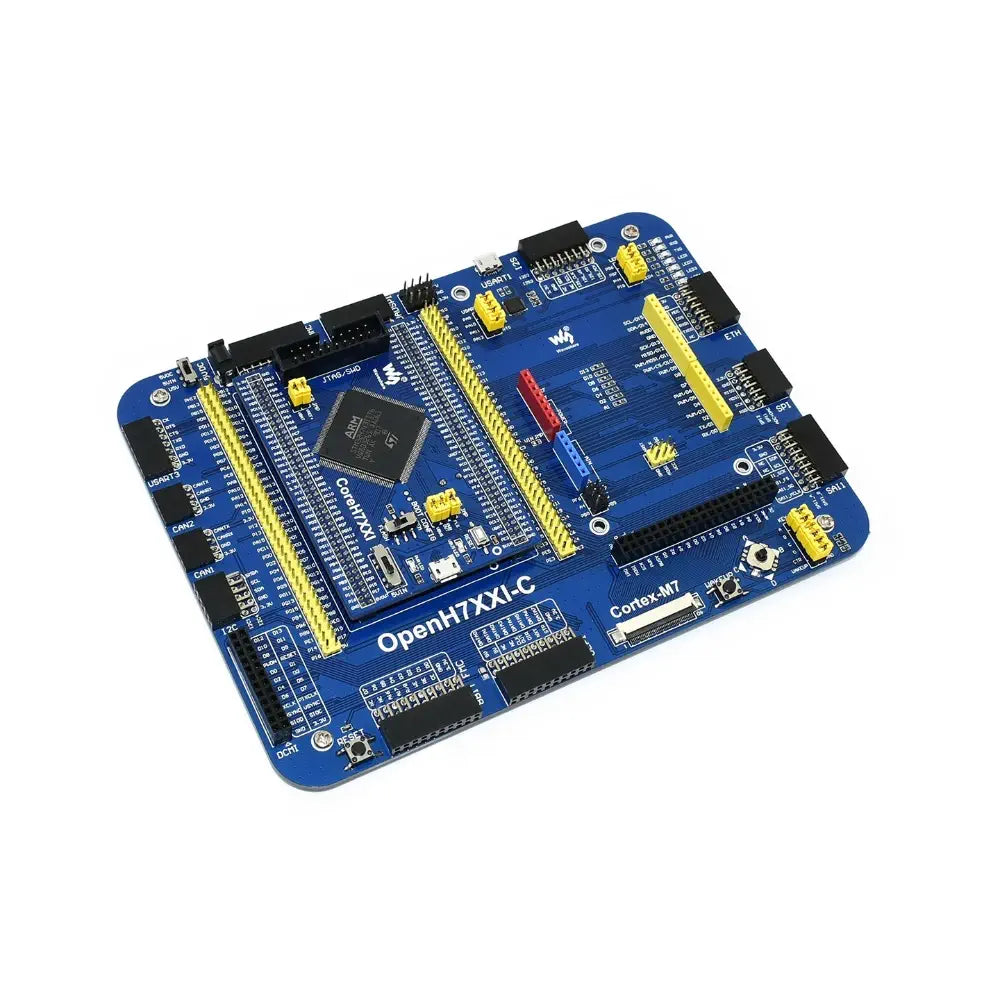

La Waveshare OpenH743I-C STM32H7 Planche de développement Package B est une plateforme de développement sophistiquée conçue autour du microcontrôleur STM32H743IIT6. Cette planche est conçue pour faciliter le développement d'applications utilisant les microcontrôleurs de la série STM32, offrant un design modulaire et ouvert qui prend en charge une extension étendue grâce à diverses planches d'accessoires optionnelles. La planche de développement comprend une carte mère et la planche de base CoreH743I MCU, fournissant un environnement complet pour les développeurs.

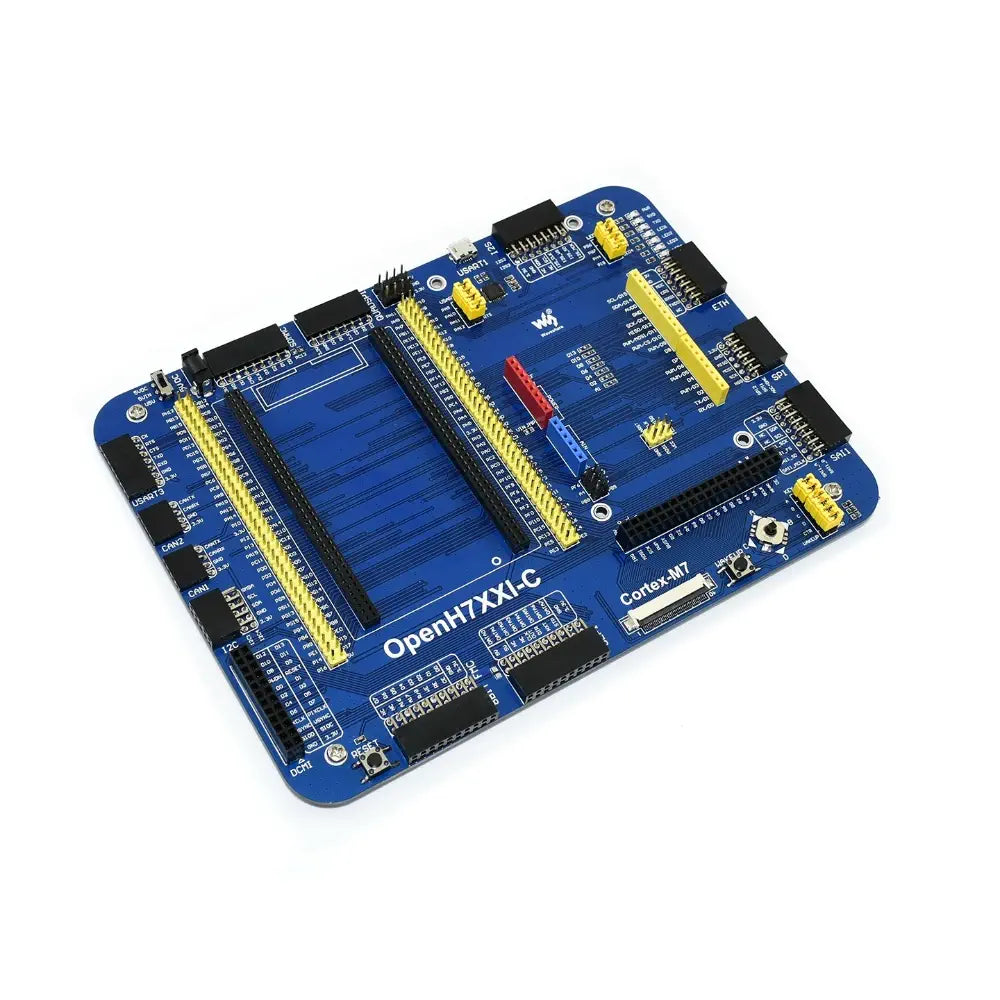

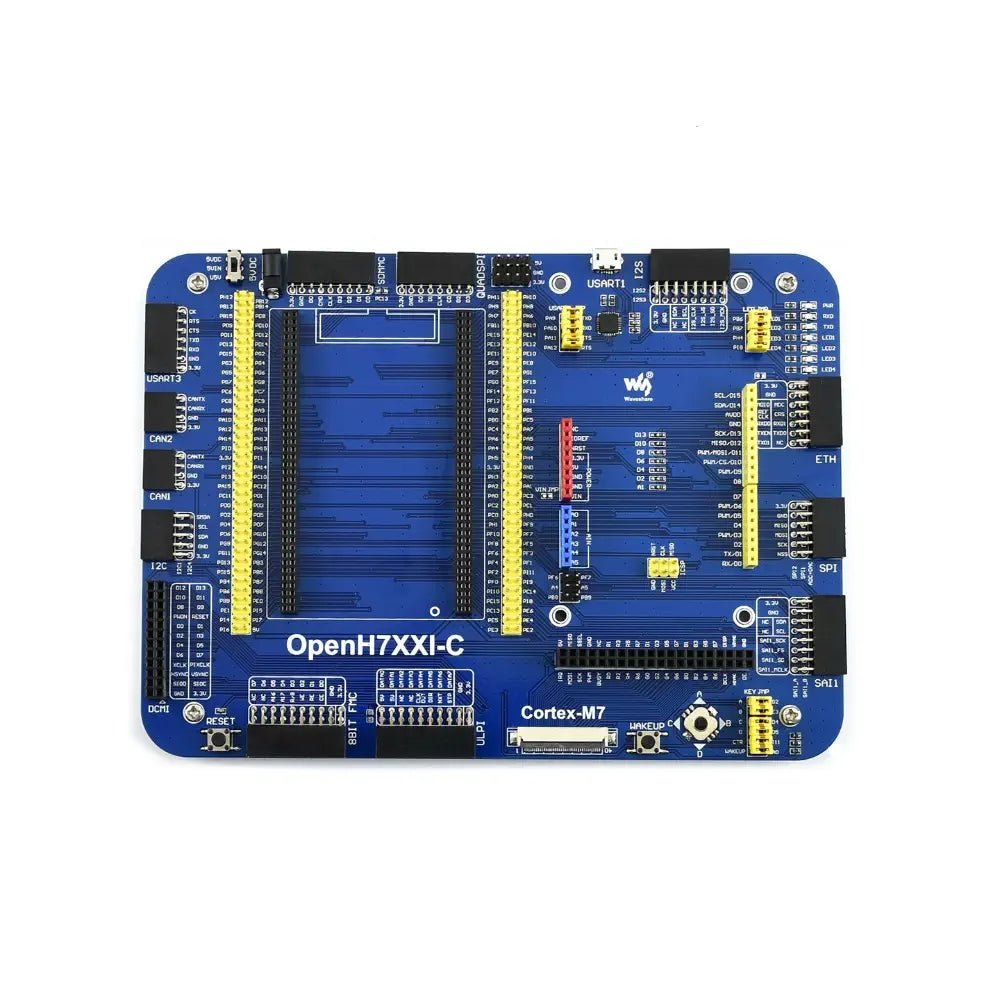

La carte mère est équipée de multiples interfaces, y compris Arduino, DCMI, FMC, ULPI et LCD, permettant la connexion d'une large gamme de périphériques tels que des caméras, des dispositifs USB haute vitesse et divers modules d'affichage. Elle dispose également d'interfaces pour les modules audio, Ethernet et SPI, augmentant sa polyvalence pour différents besoins d'application. La planche prend en charge plusieurs protocoles de communication, y compris I2C, USART, CAN et QUADSPI, assurant une intégration transparente avec divers dispositifs externes.
La planche de base CoreH743I MCU est alimentée par le microcontrôleur haute performance STM32H743IIT6, qui dispose d'un cœur RISC 32 bits Cortex-M7 avec un FPU à double précision et un accélérateur graphique Chrom-ART. Elle fonctionne à une fréquence de 480MHz et comprend 2MB de mémoire Flash et 1MB de RAM. La planche de base prend en charge une large gamme d'interfaces de communication, y compris SPI, USART, UART, I2S et I2C, entre autres, et est équipée de capacités avancées de débogage et de programmation via les interfaces JTAG/SWD.

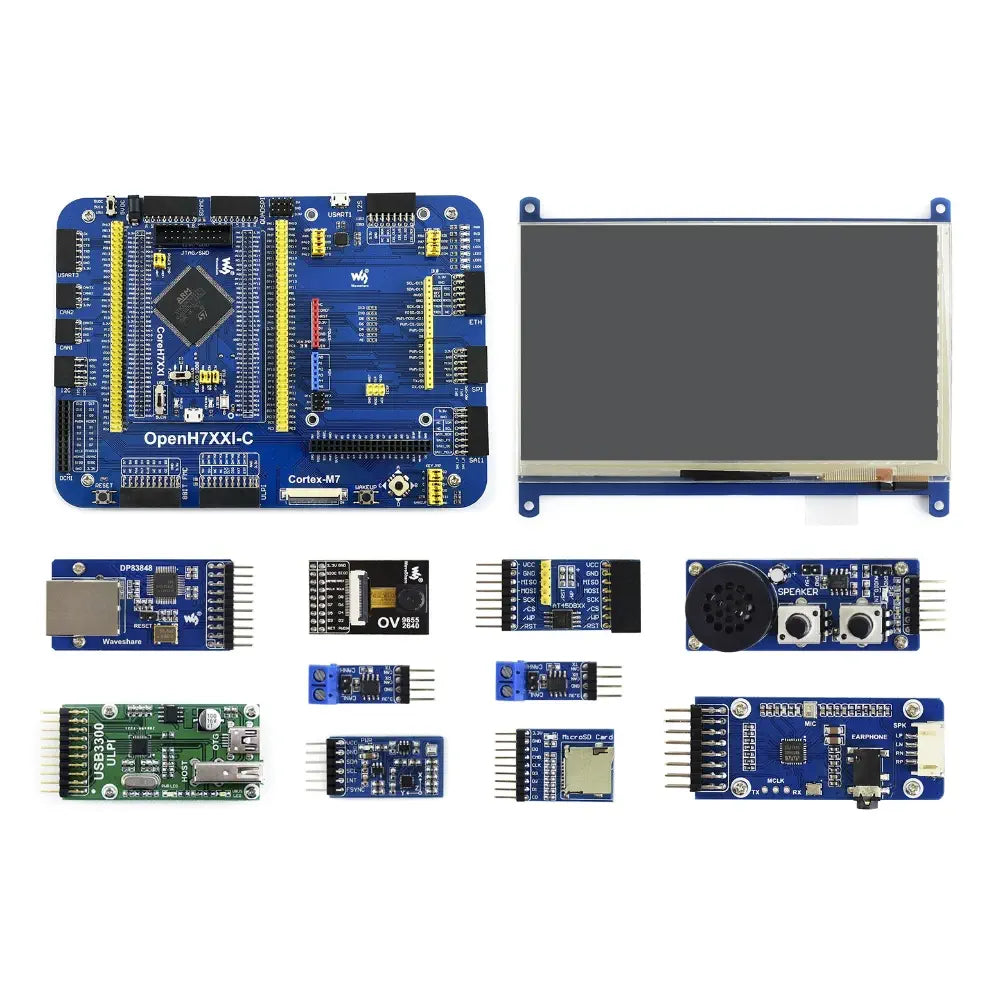

Ce package de planche de développement comprend une variété de pièces supplémentaires telles qu'un écran tactile capacitif de 7 pouces, une planche Ethernet, une planche USB HS, une planche audio et une planche caméra, entre autres, fournissant une boîte à outils complète pour les développeurs pour explorer et mettre en œuvre des projets complexes. L'inclusion de divers câbles et connecteurs garantit que les utilisateurs disposent de tous les composants nécessaires pour un développement immédiat.
Note : Assurez-vous de manipuler et de connecter correctement les pièces pour éviter d'endommager la planche ou les périphériques.
1x Waveshare OpenH743I-C STM32H7 Planche de développement Package B
Interfaces de communication MCU : 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S, 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI, 1 x FMC, 2 x SDMMC, 10 x TIM, 5 x LPTIM, 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI, 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick, 1 x USB 2.0 OTG FS, 1 x USB 2.0 OTG HS, 1 x 10/100 Ethernet MAC
Convertisseurs AD & DA : 3 x AD (16 bits); 2 x DA (12 bits)
Débogage/Programmation : prend en charge les interfaces JTAG/SWD
IC42S16400J / IS42S16400J : SDRAM 1 Meg Bits x 16 Bits x 4 Banks
STMPS2151STR : dispositif de gestion de l'alimentation USB intégré
Régulateur de tension AMS1117-3.3V
Crystal 8M
Crystal 32.768K : pour RTC interne avec calibration
LED VBUS : indicateur de port USB
LED PWR : indicateur d'alimentation
Sélection du mode de démarrage : configure la broche BOOT0
Interface JTAG/SWD : pour débogage/programmation
Connecteur USB : prend en charge le périphérique et/ou l'hôte
Expandeur de broches MCU : VCC, GND et toutes les broches E/S accessibles sur les connecteurs d'extension
Jumper POWER
VBAT : court-circuitez le jumper pour utiliser l'alimentation du système
VREF : court-circuitez le jumper pour connecter VREF+ à VCC
Jumper OTG : court-circuitez le jumper lors de l'utilisation de l'USB OTG/Hôte
