Waveshare Module de relais industriel 6-Ch pour Raspberry Pi Zero, RS485/CAN, Protections isolées (EU)
Facilite la communication RS485 et CAN
Assure une tension isolée stable
Prévient les interférences avec l'isolation par photocoupleur
Supprime les surtensions avec des diodes TVS intégrées
Offre une installation facile avec un boîtier en ABS
Le Waveshare Module de relais industriel 6-Ch pour Raspberry Pi Zero, RS485/CAN, Protections isolées (EU) est un module de relais sophistiqué conçu spécifiquement pour l'intégration avec le Raspberry Pi Zero WH. Il facilite la communication RS485 et CAN en semi-duplex, en utilisant respectivement les solutions SP3485 et MCP2515 + SN65HVD230. Le module est conçu avec une isolation d'alimentation unibody intégrée, assurant une tension isolée stable sans besoin d'une alimentation supplémentaire pour le terminal isolé.
Ce module de relais intègre une isolation par photocoupleur pour prévenir les interférences des circuits haute tension externes connectés au relais. Il est équipé de diodes TVS pour supprimer efficacement les surtensions et les pics de tension transitoires, offrant une protection contre la foudre et l'électricité statique. L'inclusion de fusibles réarmables et de diodes de protection assure une sortie de courant et de tension stable, améliorant la performance antichoc.
Le module est caractérisé par des relais de haute qualité avec un courant nominal de contact allant jusqu'à 10A à 250V AC ou 30V DC. Il est logé dans un boîtier de protection en ABS avec support de montage sur rail, ce qui le rend facile à installer et sûr à utiliser. La plage de tension de fonctionnement est compatible avec les tensions d'entrée industrielles de 7V à 36V. Ce module est conçu pour être utilisé avec les appareils de la série Raspberry Pi Zero qui ont un connecteur de broches pré-soudé, bien que le Raspberry Pi Zero WH lui-même ne soit pas inclus.
1x Waveshare Module de relais industriel 6-Ch pour Raspberry Pi Zero, RS485/CAN, Protections isolées (EU)
Communication RS485 en semi-duplex utilisant SP3485, contrôle UART, avec commutation automatique RX/TX
Communication CAN en semi-duplex utilisant la solution MCP2515 et SN65HVD230, contrôle SPI
Isolation d'alimentation unibody intégrée fournissant une tension isolée stable sans besoin d'une alimentation supplémentaire pour le terminal isolé
Isolation par photocoupleur intégrée prévenant les interférences des circuits haute tension externes connectés au relais
TVS (Transient Voltage Suppressor) intégré supprime efficacement les surtensions et les pics de tension transitoires, offrant une protection contre la foudre et l'électricité statique
Fusibles réarmables et diodes de protection intégrés assurant une sortie de courant/tension stable, prévenant les surintensités/tensions et améliorant la performance antichoc
Relais de haute qualité avec un courant nominal de contact de ≤10A 250V AC ou ≤10A 30V DC

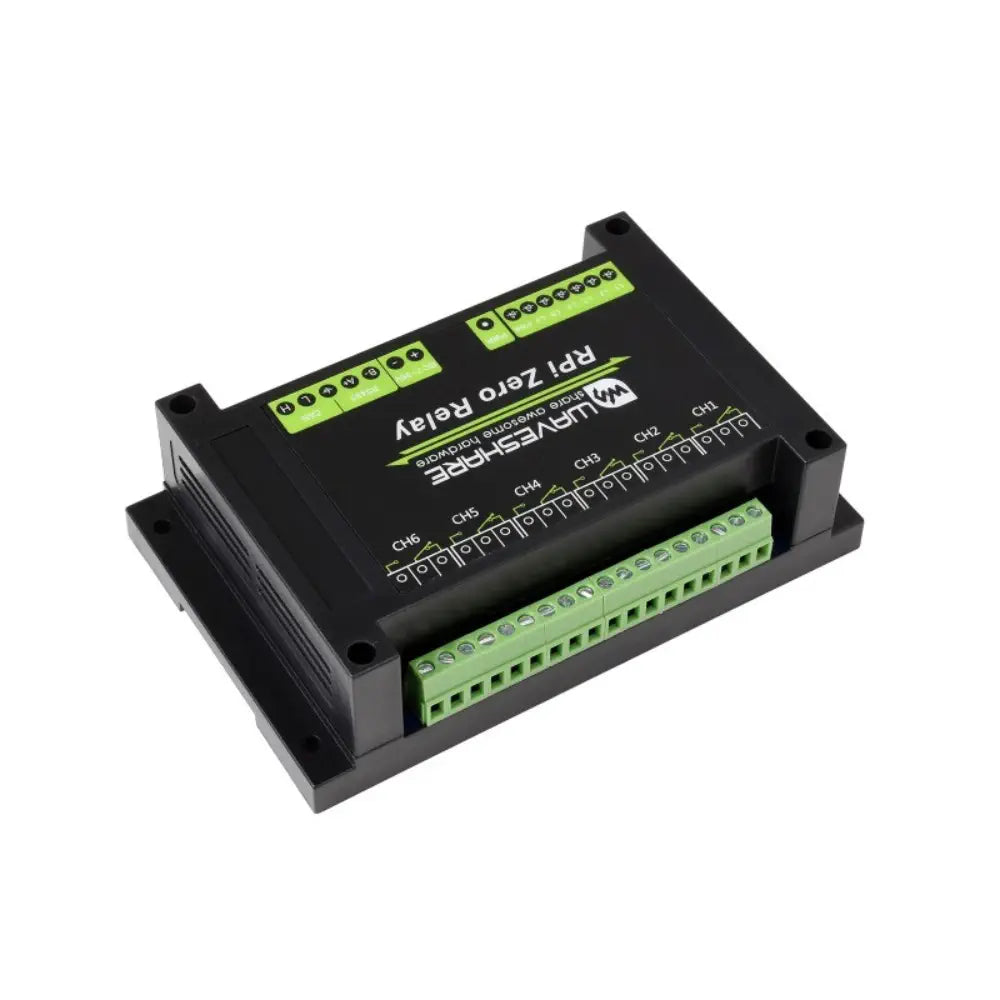

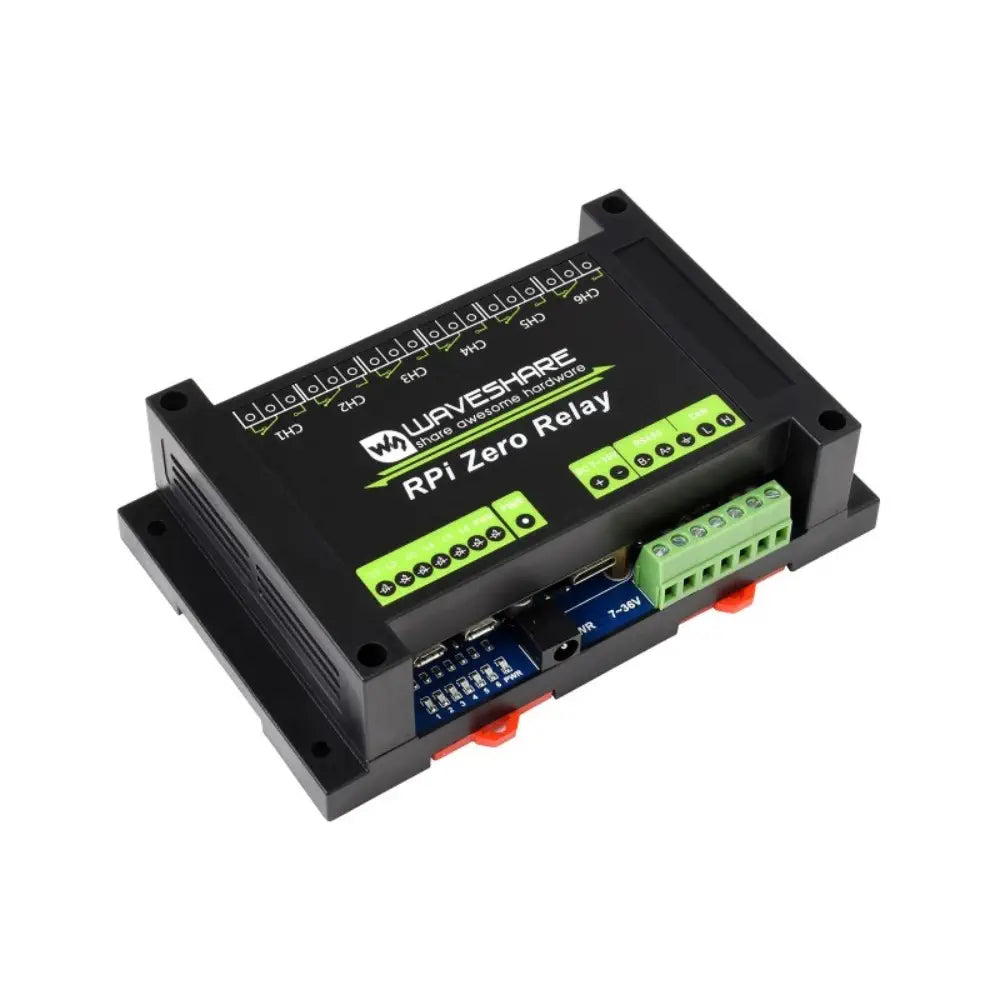

Boîtier de protection en ABS avec support de montage sur rail pour une installation facile et une utilisation sûre
Tension de fonctionnement : 7V à 36V (compatible avec la tension d'entrée industrielle)
Canaux de relais : 6 canaux
Protocoles de communication : RS485, CAN
Forme de contact : 1NO 1NC
Convient pour Raspberry Pi Zero avec connecteur de broches pré-soudé

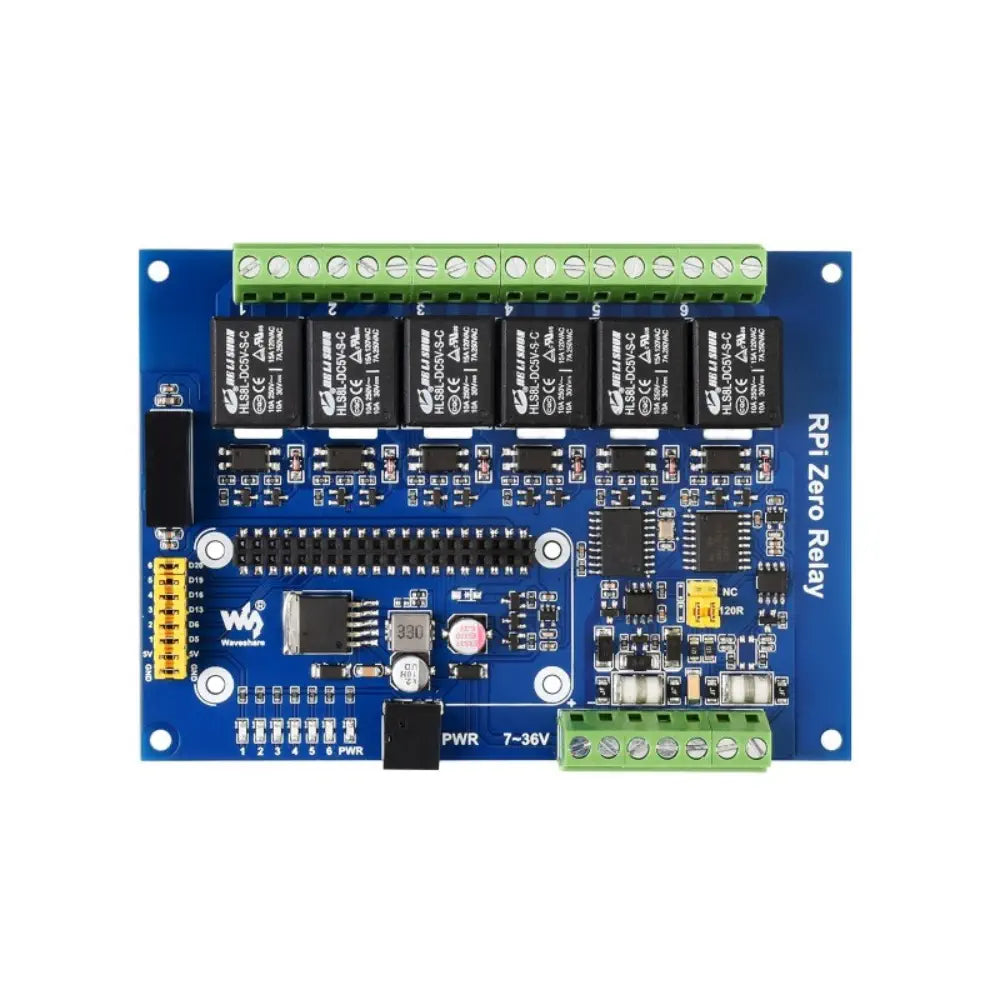

Contrôleur CAN MCP2515
Isolateur numérique SI8642ED-B-IS
Transceiver CAN SN65HVD230
Transceiver RS485 SP3485EN
Régulateur de tension LM2596 fournissant une tension stable de 5V
Indicateurs de relais et d'alimentation
Connecteur GPIO 40 broches adapté pour Raspberry Pi Zero avec connecteur de broches pré-soudé
Bornes à vis de relais pour connexion avec les appareils de l'utilisateur
Bornes à vis d'alimentation
Interface de bus RS485
Interface de bus CAN
Interrupteur de résistance terminale RS485 120Ω
Interrupteur de résistance terminale CAN 120Ω
Broches de contrôle de relais
Prise d'alimentation externe

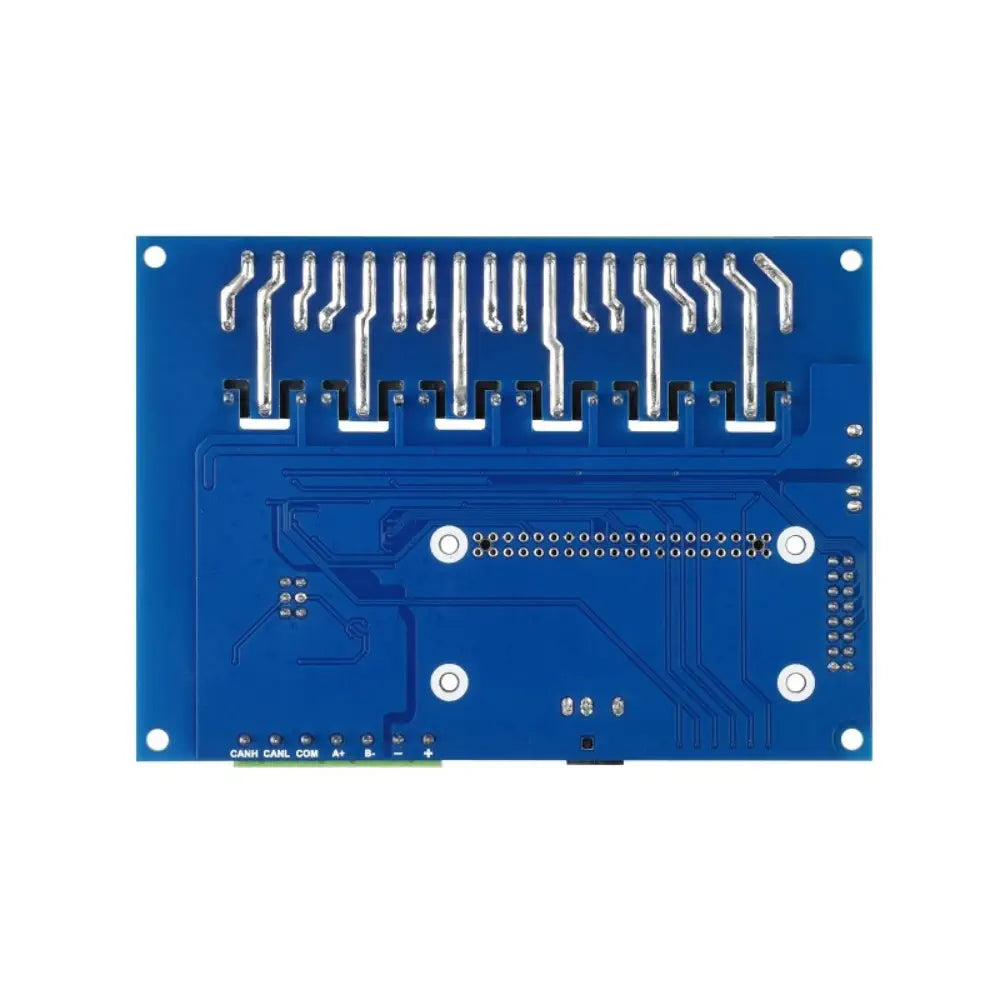

Pistes épaissies permettant des appareils à fort courant
