Prend en charge 5-30 volts, meilleur à haute tension
Offre 800 micro-pas par révolution
Réduit la puissance du moteur pour économiser de l'énergie
Inclut des fonctionnalités d'arrêt d'urgence et de réinitialisation

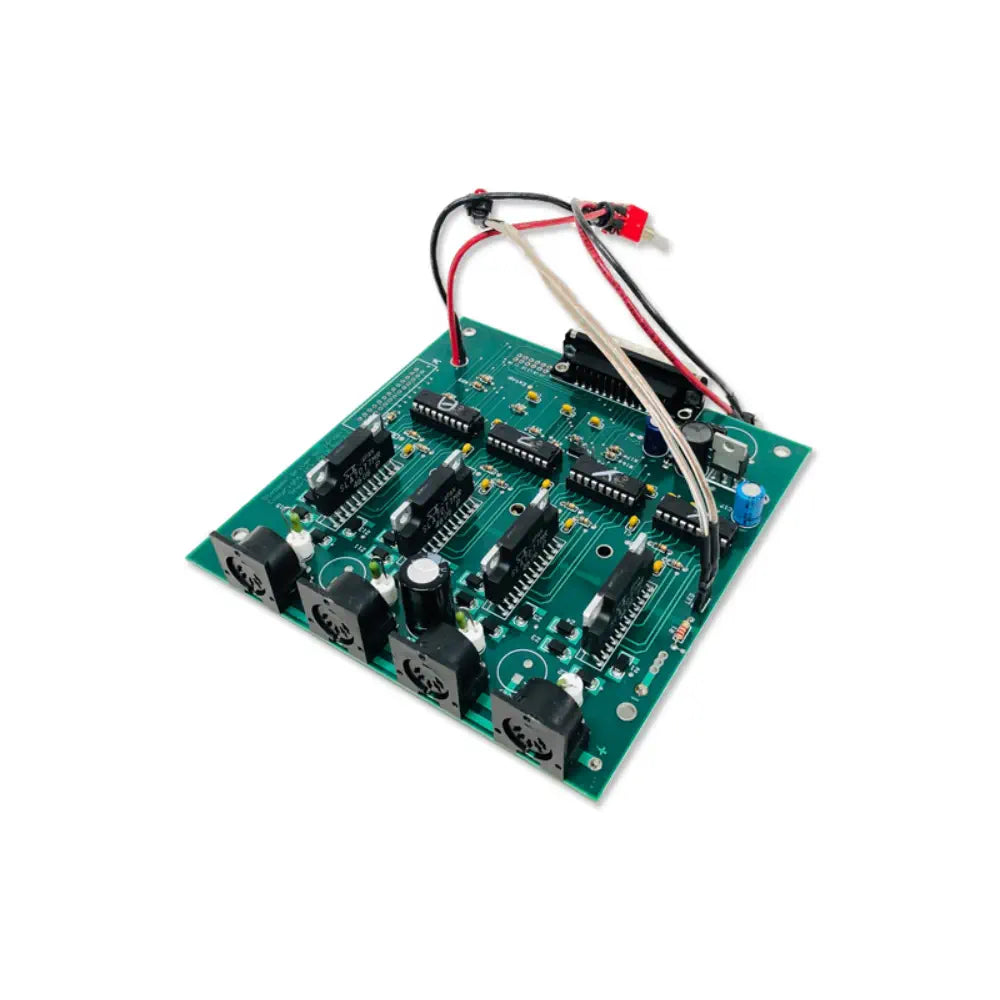

La Sherline Planche de Contrôle CNC est un dispositif sophistiqué conçu pour gérer et contrôler les machines CNC avec précision. Elle est conçue pour fonctionner efficacement avec divers systèmes logiciels, bien qu'elle soit optimisée pour une utilisation avec LinuxCNC. La planche nécessite au minimum un ordinateur de classe Pentium 800 MHz pour des performances optimales en mode fréquence, garantissant un fonctionnement fluide et fiable.
Cette planche de contrôle est caractérisée par des fusibles amovibles et fonctionne avec une plage de tension de cinq à 30 volts, offrant de meilleures performances à des tensions plus élevées. Elle prend en charge un courant de 2 ampères en configuration unipolaire, ce qui la rend adaptée à un large éventail d'applications. La planche est capable de micro-pas, fournissant 800 pas par révolution, ce qui se traduit par 16 000 pas par pouce avec une vis-mère de pas de 0,050 pouce, permettant une haute précision dans les opérations CNC.
La planche est équipée d'une disposition des broches DB25 pour la connectivité, qui inclut des entrées et sorties pour divers contrôles directionnels et de pas. Elle est également dotée de connecteurs sur la planche PC, tels que H1, qui peut réduire la puissance du moteur à un quart après trois secondes d'inactivité, et H3, qui peut couper immédiatement l'alimentation des pilotes en cas d'urgence. Le connecteur RESET maintient les pilotes en condition de réinitialisation lorsque nécessaire.
Note : Assurez-vous que le logiciel utilisé adresse les lignes E/S correctes pour le pas et la direction, surtout lorsque vous n'utilisez pas LinuxCNC.
1x Sherline Planche de Contrôle CNC
Les niveaux logiques hauts doivent dépasser 2 volts
Les niveaux logiques bas doivent être inférieurs à 0,5 volts
Les impulsions de pas sont actives bas
Les impulsions de pas doivent durer au moins 22 microsecondes
Les lignes étiquetées comme entrées ou sorties LinuxCNC peuvent être ignorées dans d'autres systèmes
Pour les logiciels non-LinuxCNC, assurez-vous que le logiciel adresse les lignes E/S correctes pour le pas et la direction
Un ordinateur de classe Pentium 800 MHz ou plus rapide est recommandé pour le mode fréquence
La puissance du moteur est réduite à la moitié du courant après 3 secondes d'inactivité; peut être changée à 1/4 de puissance avec un cavalier sur H1
Disposition des broches DB25:
1: Entrée de LinuxCNC (peut être ignorée dans d'autres systèmes)
2: Direction X
3: Pas X
4: Direction Y
5: Pas Y
6: Direction Z
7: Pas Z
8: Direction A
9: Pas A
10: NC
11: Sortie vers LinuxCNC (peut être ignorée dans d'autres systèmes)
12: Sortie vers LinuxCNC, XYZ home (peut être ignorée dans d'autres systèmes)
13: NC
14: Entrée de LinuxCNC, C1 (peut être ignorée dans d'autres systèmes)
16: Entrée de LinuxCNC, C2 (peut être ignorée dans d'autres systèmes)
17: NC
18-25: Masse
Connecteurs sur la planche PC:
H1: Réduit le courant à 1/4 après 3 secondes
H2: Non implémenté
H3: Retire immédiatement l'alimentation des pilotes (arrêt d'urgence)
RESET: Maintient les pilotes en condition de réinitialisation
Connecteurs moteur: DIN 5 broches mâle
Tension: 5 à 30 volts (meilleure performance à haute tension)
Courant: 2 ampères en configuration unipolaire
Pas: 800 pas par révolution (micro-pas), équivaut à 16 000 pas/pouce avec une vis-mère de pas de 0,050 pouce
