Placa de Desarrollo Waveshare Open429Z-D Package A, STM32F4
Microcontrolador STM32F429ZIT6 con múltiples características
Incluye pantalla TFT LCD QVGA de 2,4" y SDRAM de 64 Mbit
Soporta diversas interfaces para fácil expansión
Proporciona un paquete de software integral gratuito
Incluye múltiples placas accesorias opcionales
La Placa de Desarrollo Waveshare Open429Z-D Package A, STM32F4 es una plataforma de desarrollo sofisticada diseñada para la herramienta oficial de ST 32F429IDISCOVERY. Cuenta con el microcontrolador STM32F429ZIT6, que está equipado con 2 Mbytes de memoria Flash y 256 Kbytes de RAM en un paquete LQFP144. Esta placa es ideal para desarrolladores que buscan iniciar el desarrollo de aplicaciones con microcontroladores de la serie STM32, ofreciendo un diseño modular y abierto que soporta una mayor expansión a través de varias placas accesorias opcionales.
La placa de desarrollo integra una amplia gama de interfaces estándar, facilitando la fácil expansión de periféricos. Incluye conectores para conversión de USB a UART, I2C, I2S, DCMI, SDIO, CAN, UART, SPI y SAI, entre otros. Estas interfaces permiten la conexión sin problemas a una variedad de periféricos como módulos de audio, cámaras, módulos Micro SD y más. La placa también cuenta con una interfaz FMC de 8 bits para conectar periféricos como NandFlash, y una interfaz ONE-WIRE para dispositivos como sensores de temperatura.
Las características adicionales incluyen una pantalla TFT LCD QVGA de 2,4", SDRAM de 64 Mbit y un giroscopio de salida digital de 3 ejes. La placa está equipada con múltiples LEDs para varias indicaciones, dos botones pulsadores para funciones de usuario y reinicio, y un USB OTG con un conector micro-AB. Soporta alimentación a través del bus USB o de una fuente externa de 3 V o 5 V, e incluye un paquete de software integral con una variedad de ejemplos para facilitar el desarrollo.

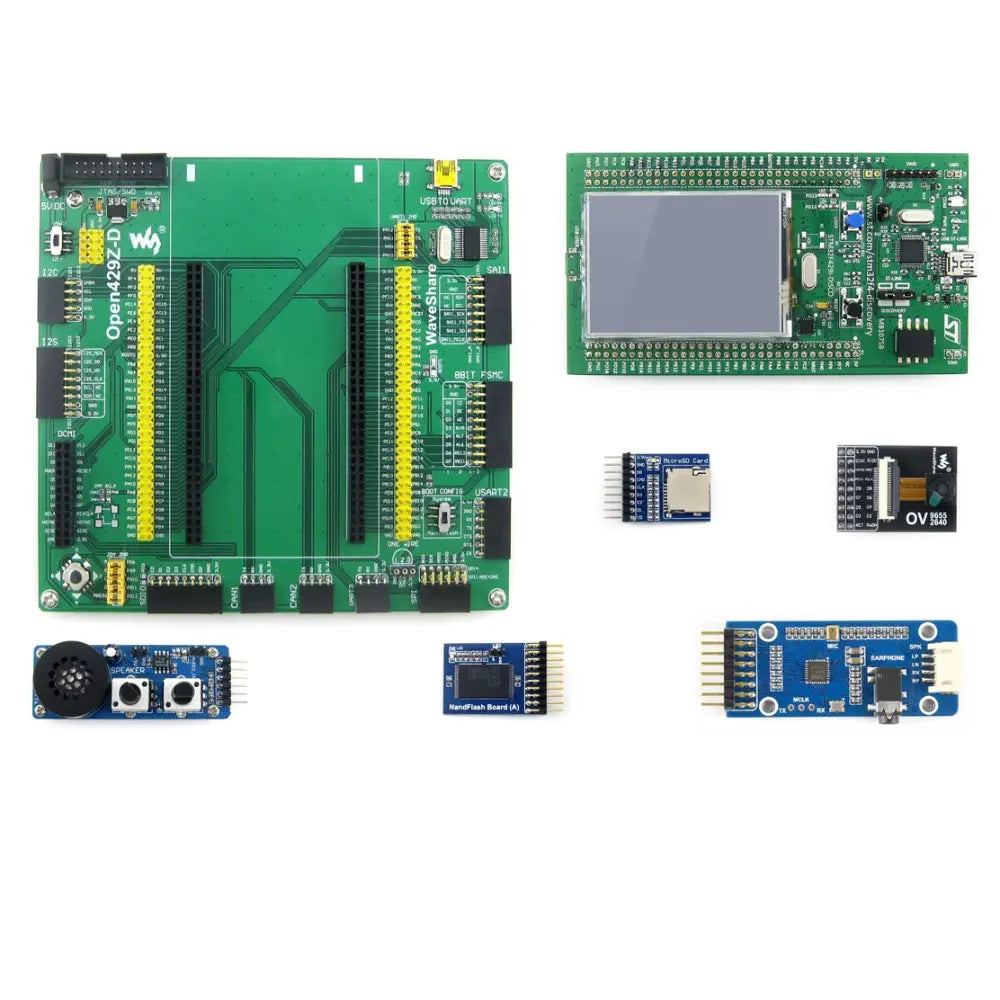

El paquete incluye la placa base Open429Z-D, una placa 32F429IDISCOVERY y varias placas accesorias como una placa de audio, una placa de prueba analógica, una placa de almacenamiento Micro SD, una placa de cámara y una placa NandFlash. Estos componentes proporcionan una plataforma robusta para desarrollar y probar una amplia gama de aplicaciones.
1x Placa de Desarrollo Waveshare Open429Z-D Package A, STM32F4
Socket 32F429IDISCOVERY para conectar el 32F429IDISCOVERY
Conector de pines del MCU: todos los puertos de E/S del MCU accesibles en conectores de expansión
Conector USB: USB a UART a través del convertidor integrado PL2303
Interfaz I2C1/I2C2: conecta a periféricos I2C como expansor de E/S (PCF8574), FRAM (FM24CLxx)
Interfaz I2S2/I2S3/I2C1: conecta a periféricos I2S como módulos de audio
Interfaz DCMI: para conectar una cámara
Interfaz SDIO: para conectar un módulo Micro SD con mayor velocidad de acceso que SPI
Interfaces CAN1 y CAN2: comunican con placas accesorias que cuentan con el dispositivo CAN
Interfaces UART3 y UART2: conectan a RS232, RS485, USB A 232
Interfaces SPI1/SPI4 + AD/DA: conectan a periféricos SPI como DataFlash (AT45DBxx), tarjeta SD, módulo MP3
Interfaz FMC de 8 bits: conecta a periféricos como NandFlash
Interfaz SAI1: para conectar módulos de audio
Interfaz ONE-WIRE: conecta a dispositivos ONE-WIRE (paquete TO-92) como sensor de temperatura (DS18B20), número de registro electrónico (DS2401)
Jack DC de 5V
Entrada/salida de energía de 5V/3,3V: utilizada como salida de energía, con conexión a tierra común con otras placas de usuario
Interfaz JTAG/SWD: para depuración/programación
Jumper de joystick: cierre el jumper para conectar el joystick a las E/S predeterminadas utilizadas en el código de ejemplo
Interruptor de modo de arranque: para configurar el pin BOOT0
Regulador de voltaje AMS1117-3.3V
PL2303: convertidor USB a UART
Cristal de 12MHz
Interruptor de energía DC de 5V
Indicador de energía
Indicador UART1
Joystick: cinco posiciones
Microcontrolador STM32F429ZIT6 con 2 Mbytes de memoria Flash, 256 Kbytes de RAM en un paquete LQFP144
ST-LINK/V2-B integrado
Funciones USB: puerto de depuración, puerto COM virtual, almacenamiento masivo
Alimentación de la placa: a través del bus USB o de una fuente de alimentación externa de 3 V o 5 V
Pantalla TFT LCD QVGA de 2,4"
SDRAM de 64 Mbit
L3GD20, sensor de movimiento MEMS de ST giroscopio de salida digital de 3 ejes
Seis LEDs: LD1 (rojo/verde) para comunicación USB, LD2 (rojo) para encendido de 3 V, dos LEDs de usuario: LD3 (verde), LD4 (rojo), dos LEDs USB OTG: LD5 (verde) VBUS y LD6 (rojo) OC (sobrecorriente)
Dos botones pulsadores (usuario y reinicio)
USB OTG con conector micro-AB
Conector de extensión para E/S LQFP144 para conexión rápida a la placa de prototipos y fácil sondeo
Software gratuito integral que incluye varios ejemplos, parte del paquete STM32CubeF4 o STSW-STM32138 para uso de bibliotecas estándar heredadas
