Integra el microcontrolador STM32F407IGT6 para alto rendimiento
Soporta múltiples interfaces de comunicación
Cuenta con comunicación USB como dispositivo y anfitrión
Incluye interfaces de depuración y programación
Ofrece acceso personalizable a puertos de E/S con conectores de expansión

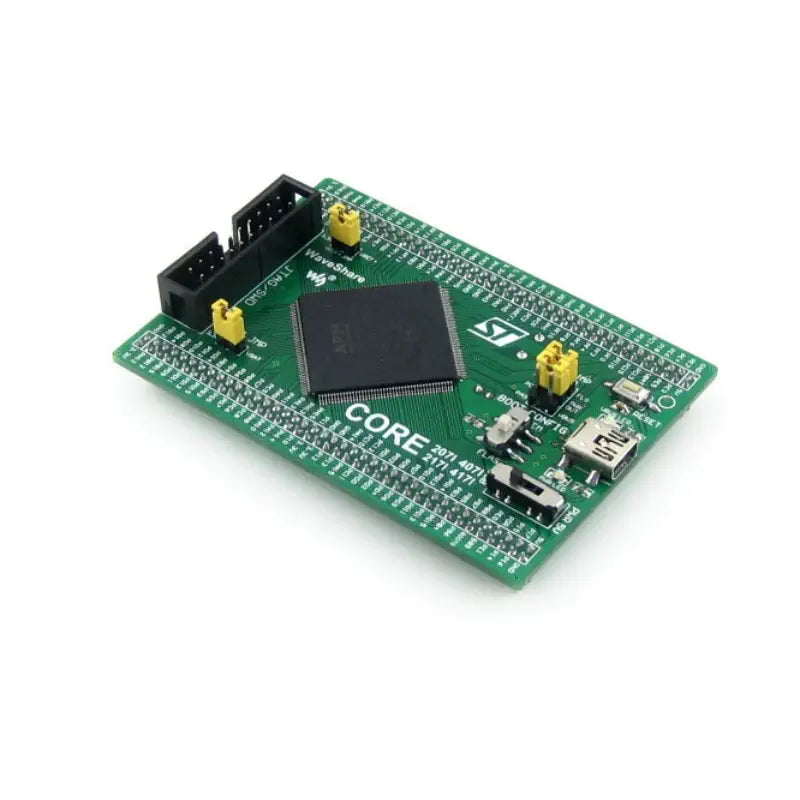

La Placa Core Waveshare Core407I STM32F4 es una plataforma de desarrollo compacta que cuenta con el microcontrolador STM32F407IGT6, diseñada para iniciar el desarrollo de aplicaciones dentro de la familia STM32F. Esta placa integra componentes esenciales como una interfaz de comunicación USB, interfaz de programación y depuración JTAG/SWD, circuito de reloj y gestión de energía USB. También incluye una función de selección de modo de arranque, convirtiéndola en un sistema integral listo para funcionar.
La placa está equipada con conectores de pines en la parte posterior, lo que permite integrarla fácilmente en placas de aplicación, sirviendo como el circuito central del MCU. Todos los puertos de entrada/salida son accesibles a través de estos conectores de pines, que están diseñados con un paso de 2,0 mm para minimizar el tamaño del PCB. El microcontrolador STM32F407IGT6 ofrece alto rendimiento con un núcleo RISC de 32 bits Cortex-M4, operando a una frecuencia de 168 MHz. Soporta una amplia gama de interfaces de comunicación, incluyendo SPI, USART, UART, I2S, I2C, FSMC, SDIO, CAN, USB 2.0 y Ethernet MAC.
Las características adicionales incluyen convertidores AD y DA, un interruptor de fuente de alimentación, un interruptor de modo de arranque, indicadores de energía y un botón de reinicio. La placa también soporta comunicación USB tanto como dispositivo como anfitrión, con la capacidad de conectarse a dispositivos USB a través de un cable OTG. Los conectores de expansión proporcionan acceso a todos los puertos de E/S, VCC y GND, facilitando un mayor desarrollo y personalización.
STM32F407IGT6: Unidad de microcontrolador STM32 de alto rendimiento
Núcleo: Arquitectura RISC de 32 bits Cortex-M4
Característica: Conjunto completo de instrucciones DSP de un solo ciclo
Frecuencia de operación: 168 MHz, 210 DMIPS/1,25 DMIPS/MHz
Voltaje de operación: 1,8V-3,6V
Paquete: LQFP176
Memoria: 1024 kB Flash, 192+4 kB SRAM
Interfaces de comunicación: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x FSMC, 1 x SDIO, 2 x CAN
Controlador USB 2.0 de alta velocidad/velocidad completa dispositivo/anfitrión/OTG con DMA dedicado, ULPI y PHY de velocidad completa en chip
MAC Ethernet 10/100
Interfaz de cámara paralela de 8 a 14 bits
Convertidores AD & DA: 3 x AD (12 bits, 1μs, comparte 24 canales); 2 x DA (12 bits)
Depuración/Programación: Soporta interfaces JTAG/SWD (depuración por cable serial), soporta IAP
AMS1117-3 (en la parte inferior), regulador de voltaje de 3,3V
MIC2075 (en la parte inferior), dispositivo de gestión de energía USB integrado
Interruptor de fuente de alimentación, alimentado desde 5Vin o conexión USB
Interruptor de modo de arranque, para configurar el pin BOOT0
Indicador de energía
LED VBUS
Botón de reinicio
Oscilador de cristal de 8M (en la parte inferior)
Cristal de 32,768K (en la parte inferior), para RTC interno con calibración
Interfaz JTAG/SWD: Para depuración/programación
Interfaz USB: Como DISPOSITIVO, utilizada para establecer comunicación USB entre la PC y la placa de desarrollo STM32; Como ANFITRIÓN, conectándose a dispositivos USB como unidad flash USB a través de un cable USB OTG
Expansor de pines del MCU, VCC, GND y todos los puertos de E/S son accesibles en conectores de expansión para mayor expansión
Conector de pines 5Vin, se requiere una fuente de alimentación de 5V al usar USB HOST/OTG
Jumper USB HOST/OTG: Cierre el jumper al usar USB HOST/OTG; Abra el jumper para desconectar del puerto de E/S
Jumper de selección VBAT: Cierre el jumper para usar la fuente de alimentación del sistema; Abra el jumper para conectar el VBAT a una fuente de alimentación externa, como una batería
Jumper de selección VREF: Cierre el jumper para conectar VREF+ a VCC; Abra el jumper para conectar VREF+ a otro pin personalizado a través de un cable de jumper
